管道泵增壓系統(tǒng)

我們知道,管道增壓泵是指安裝在管道上給被輸送介質提供額外壓力使其能順利流動的增壓泵的統(tǒng)稱。但并非是只將一臺增壓泵安裝在管道上就是完整的增壓泵系統(tǒng),需要讓增壓泵高效運行、方便

拆裝維護和調試等,還需要其他附件一起安裝到管道上。根據增壓泵是否要自動運行,分為兩種情況,不同情況有不同的控制系統(tǒng),但管路附件是基本一樣的。下面分別介紹非自動的管道增壓泵

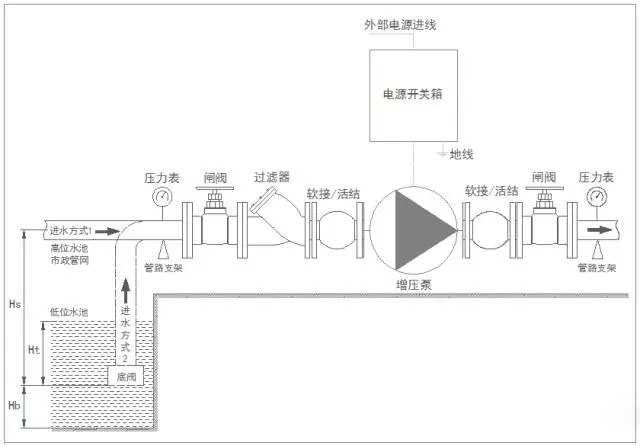

非自動的管道增壓泵只需要電源開關箱人為控制增壓泵的啟停即可,但是為了安裝、維護和調試方便,外部管路附件必不可少。

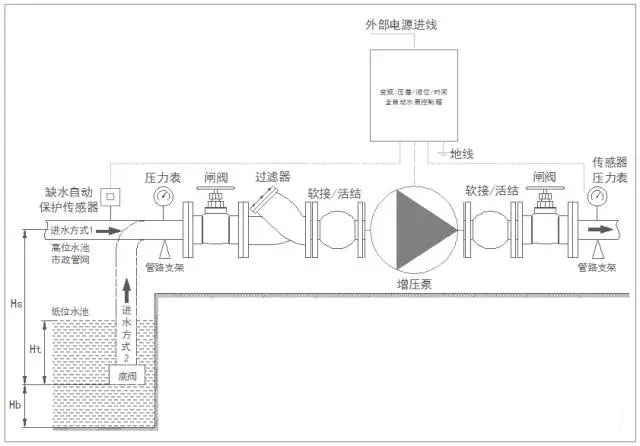

全自動管道增壓泵

自動管道增壓泵和非自動管道增壓泵唯一不同的就是在電氣控制方面。全自動管道增壓泵必須要有水泵自動控制箱,自動控制模式要根據實際需求選擇,可以是液位、實際、壓差、溫度、變

頻等方式控制。不同場合適合不同的控制方式,選型時請注意選擇控制方式。

1:與設備連接的管路必須有獨立的支撐架支持,切勿將管路重量施加到設備上

2:進水方式1表示設備進水接自來水管或高位水池進水方式2表示設備從低于設備的低位水池

3:Ht表示設備從高位或低位水池抽水時,吸水管末端離水位的最低距離,不能低于25cm。

4:Hb表示設備從高位或低位水池抽水時,吸水管離水池底部的最低距離,建議不低于25cm。

5:Hs=10.33-NPSH-Hz-Hy,Hs表示最大吸程,吸程包含在揚程內;NPSH表示水泵必須汽蝕余量,一般為2.0-3.0m不等H表示管路的阻力損壞,一般取0.5m;Hy表示必須預留的安全余量,一般取0.5m。實際使用時盡量避免設備從低位水池抽水。
