深井泵的結構特點

長軸深井泵由單個或多個離心式或混流式葉輪和導流殼、揚水管、傳動軸、泵座、電機等部件組成立式泵。泵座和電機位于井口(或水池)上部,電機的動力通過與揚水管同心的

傳動軸傳遞給葉輪軸,產生流量、揚程。

QJ型深井泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井提取地下水，也可用于河流，水庫、水渠等提水工程。主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。

結構簡介

長軸深井泵由三大部分組成:即工作部件、揚水管部件和井上部件。

工作部件

工作部件由導流殼、葉輪、錐度套、殼軸承和葉輪軸等零件組成。葉輪為封閉式結構,殼體之間用螺栓(部分是螺紋)聯接,在導流殼和葉輪上可配耐磨環。

2、揚水管部件

該部分由揚水管、傳動軸、聯軸器和攴架部件等組成。揚水管用法蘭或管螺紋聯接。傳動軸材料為45ˉ鋼,軸承部位鍍鉻,當傳動軸軸承部位磨損后,如果是螺紋聯接的揚水管,可調

換二根短揚水管的安裝位置,即可再次使用傳動軸;如果是法蘭聯接的揚水管,可調換傳動軸上下方向,即可再次使用傳動軸。螺紋聯接揚水管的深井泵在泵座與最上端的揚水管的聯

接處配有特制的鎖緊環,可有效地防止揚水管脫落事故。

3、井上部分

該部分由泵座部件深井泵專用電機(超過260kW時是專為深井泵設計的普通立式電機)電機軸、聯軸器等組成。可選電控箱、出口短管、進排氣閥、壓力表、止回閥、閘閥和不

銹鋼或橡膠伸縮節等。

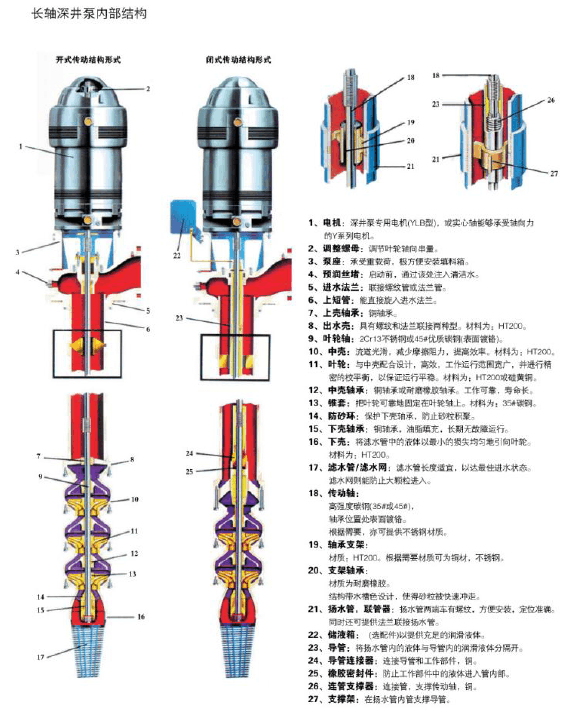

長軸深井泵產品結構如圖所示

長軸深井泵是種使用范圍廣泛的抽水、排水設備,適用于電廠、鋼鐵廠、礦山、化工消防供水、自來水廠、農業灌溉等行業。

上海浙甌深井泵多年專業從事RC長軸深井泵的硏發與生產,生產的RC長軸深井泵,暢銷國內各大電廠、水電站、自來水供應站、農業灌溉、消防供水、市政工程,深受用戶好評與信賴!

QJ型井用潛水電泵(深井泵)結構說明

QJ型井用潛水泵機組由:水泵、潛水電機(包括電纜)、輸水管和控制開關四大部分組成潛水泵為單吸多級立式離心泵:潛水電機為密閉充水濕式、立式三相籠異步電動機,電機與水泵通過

爪式或單健筒式聯軸器直接;配備有不同規格的三芯電纜;起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管制成、采用法蘭聯接,高揚程式電泵采用閘閥招

潛水泵每級導流殼中裝有一個椽晈軸承;葉輪用錐形套固定在泵軸上;導流殼采用螺紋或螺栓聯成高揚程潛水泵上部裝有止回閥,避免停機水垂造成機組破壞。

潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封,防止流砂進入電機。潛水電機采用水潤滑軸承,下部裝有椽膠調壓膜、調壓彈簧,組成調壓室,調節由于溫度引起的壓

力變化;電機繞組采用聚乙稀絕緣,尼龍護套耐用消費品水電磁線,電纜聯接方式按Q型電纜接頭把接頭絕緣脫去刮浄添層,分別接好,焊接牢固,用生椽膠繞層。再用防水粘膠帶纏23層,外面包上

3層防水膠布或用水膠粘結包一層椽膠帶(自行車?yán)飵?以防滲水電機密閉,采用精密止口螺栓,電纜出囗加膠墊進行密封電機上端有一個注水孔,有一個放氣孔,下部有一個放水孔

電機下部裝有上下止推軸承,止推軸承上有溝槽用于冷卻,和它對磨的是不銹鋼推力盤,隨水泵的上下軸向力。
