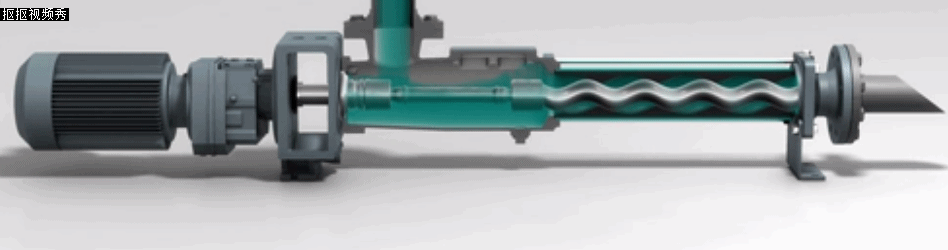

螺桿泵工作原理圖

螺桿泵設計原理

形象地作個比喻,可以把螺桿和所輸送的介質看作是螺釘和螺母的相對運動。當螺釘轉動時,若限制螺釘不能作軸

冋移動,則螺母就會沿著螺釘作軸向移動這所說的螺釘可以看作是螺桿泵內作旋轉運動的螺桿,而充滿螺旋槽的

個質就是一個液體螺母。但是僅僅按上述原理制作成的機構,由于從泵的排出腔到進口腔相連通,尚不能將輸送的介

質從泵的吸入腔提升至排岀腔,還必須解決螺杄泵內螺杄螺旋面在螺桿襯套的孔內嚙合的接觸線(即嚙合線)就起著

隔開的作用。這一密封腔實際上起著類似往復泵中閥的作用。這樣才能使螺桿旋轉時,液體螺母——密封腔內的介

質,能隨著密封腔沿著軸向作從吸入腔到排出腔的直線運動,有效地將介質排出泵外。

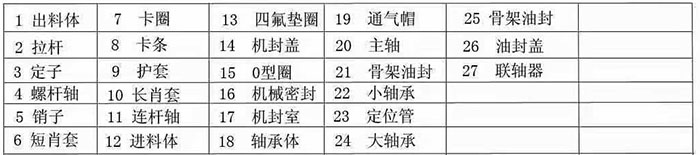

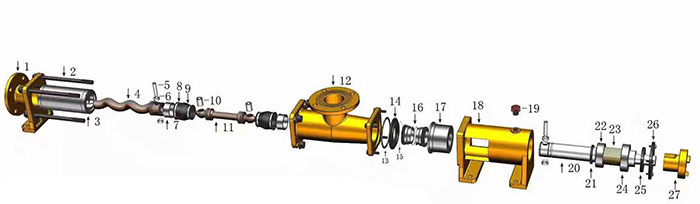

螺桿泵結構原理圖

螺桿泵運行原理圖
