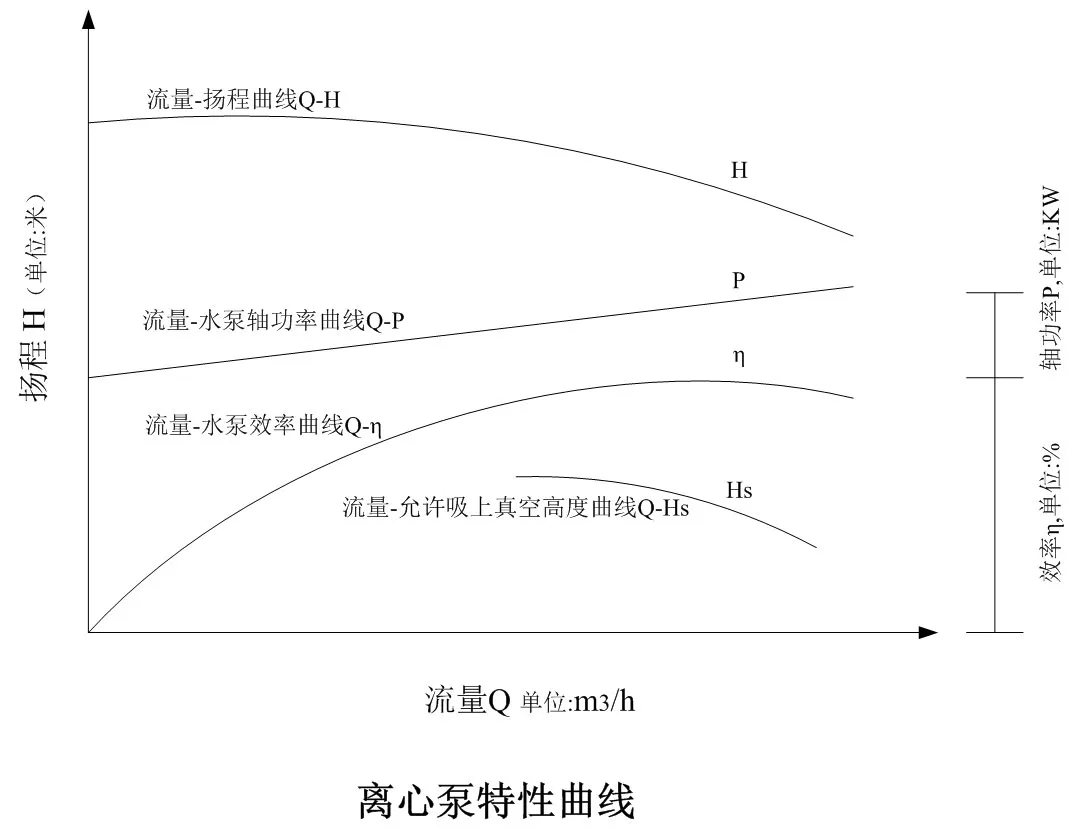

離心泵性能曲線圖詳解

以上曲線，由實驗求得，說明如下：

1、流量-揚程曲線Q-H。揚程隨流量增加而降低。揚程指的是單位質量的水從水泵葉輪獲得的能量。流量增加后，雖然水泵做功也會增加，但經過平均之后，單位質量的水獲得的能量值變少；

2、流量-軸功率曲線Q-P?？v坐標在右側，水泵軸功率隨流量增加而增加：因為輸送更多的水需要更多能量；

3、流量-水泵效率曲線Q-η。縱坐標也在右側。

水泵效率=水泵有效功率Pe/軸功率P。

有效功率指的是，水泵經過葉輪傳遞給水的有效功率。水泵效率隨流量增加先增加，后減少。

4、流量-允許吸上真空高度曲線Q-Hs。允許吸上真空高度Hs，指的是水泵入口最大真空度，真空度過大，會造成水汽化產生氣蝕。允許吸上真空度隨著流量增加而減小。流量越大，允許值越小，否則水泵入口處會產生汽化現象。
