氣動隔膜泵工作原理及結構特點

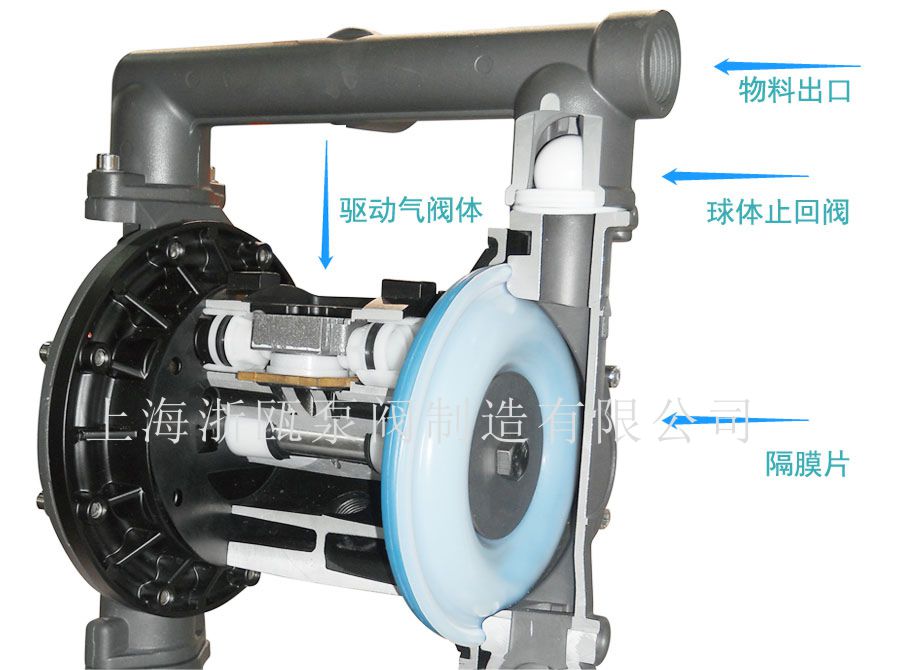

上海浙甌泵閥制造有限公司生產的隔膜泵是一種容積泵，它利用橡膠、熱塑性或特氟隆隔膜的往復作用和隔膜兩側的合適閥門（止回閥、蝶形閥、翻板閥或任何其他形式的切斷閥）來泵送流體。

隔膜泵主要有三種類型：

隔膜的一端密封在待泵送流體中，另一端密封在空氣或液壓流體中的。隔膜彎曲，導致泵腔體積增大和減小。一對止回止回閥防止流體倒流。

采用容積式正排量的，其中隔膜的原動機是機電式的，通過曲柄或齒輪電機驅動工作，或純機械式的，如杠桿或手柄。這種方法通過簡單的機械動作使隔膜彎曲，隔膜的一側向空氣開放。

使用一個或多個未密封的隔膜，并在兩側泵送流體的隔膜。隔膜再次彎曲，導致體積變化。

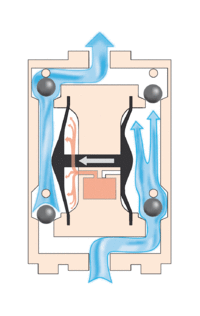

當任何一種泵的泵腔體積增大（隔膜向上移動）時，壓力降低，流體被吸入泵腔。當腔壓隨后從減小的體積（隔膜向下移動）增加時，先前吸入的流體被擠出。最后，隔膜向上移動再次將流體吸入腔中，完成循環。這個動作類似于內燃機中氣缸的動作。隔膜泵在驅動機構和壓縮室之間提供密封，允許泵在沒有潤滑劑的情況下傳輸、壓縮和排空介質。

彈性隔膜可以用作通用動態密封，消除了其他密封方法的許多局限性。它們不會泄漏，摩擦小，并且可以用于低壓力靈敏度。在正確考慮材料的情況下，隔膜可以在很大的壓力和溫度范圍內密封，而無需潤滑或維護。

隔膜泵特性：

具有良好的吸升特性，一些是低流量的低壓泵；另一些能夠根據隔膜的有效工作直徑及其行程長度來提高流量。它們可以處理含砂量和固體含量相對較高的淤泥和泥漿。

泵的設計將泵液與可能敏感的內部泵部件分離

泵內零件經常在油內懸掛和隔離，以提高泵的使用壽命。

適用于研磨性、腐蝕性溶液

適用于最高1200巴的排放壓力

具有良好的干運轉特性。

可以用來做人造心臟。

用于制作小型魚缸過濾器的氣泵。

效率高達97%。

具有良好的自吸能力。

能處理高粘性液體。粘度校正表可作為一種工具，幫助防止AOD泵尺寸不足。

可泵送腐蝕性、研磨性、有毒和易燃液體

小型機械啟動隔膜泵也用作空氣壓縮機和低真空源。與其他壓縮機相比，這些泵安靜、便宜，最重要的是，在氣流中沒有運動部件。這樣就可以在不增加潤滑油的情況下與空氣接觸，從而保證產生的壓縮空氣清潔。
