水泵揚程與流量的關系，根據管路系統估算揚程方法

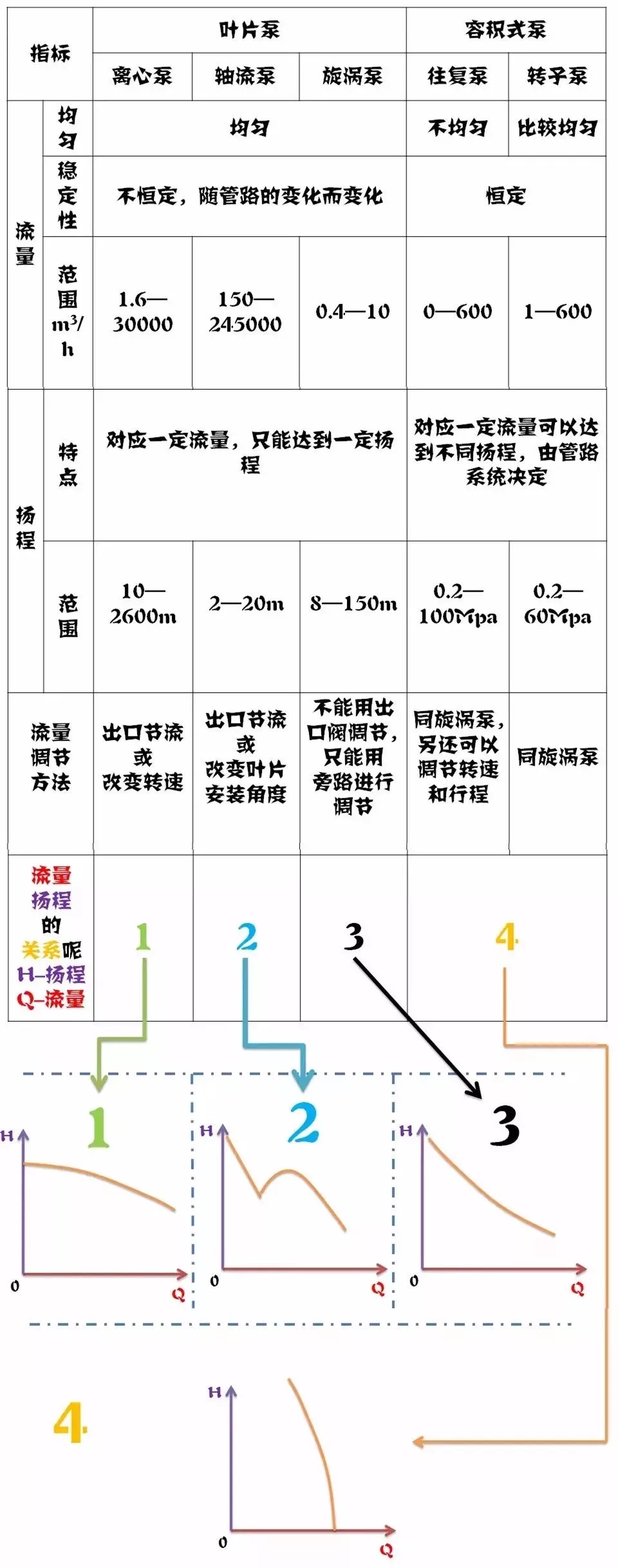

泵的揚程計算是選擇泵的重要依據，泵揚程與流量的關系可以參照下面這張圖。

泵揚程由管網系統的安裝和操作條件決定，計算前應首先繪制流程草圖，平、立面布置圖，計算出管線的長度、管徑及管件型式和數量。

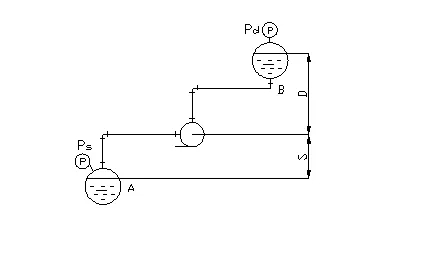

一般管網如下圖所示，

D——排出幾何高度，m；

取值：高于泵入口中心線：為正；低于泵入口中心線：為負；

S——吸入幾何高度，m；

取值：高于泵入口中心線：為負；低于泵入口中心線：為正；

Pd、Ps——容器內操作壓力，m液柱（表壓）；

取值：以表壓正負為準

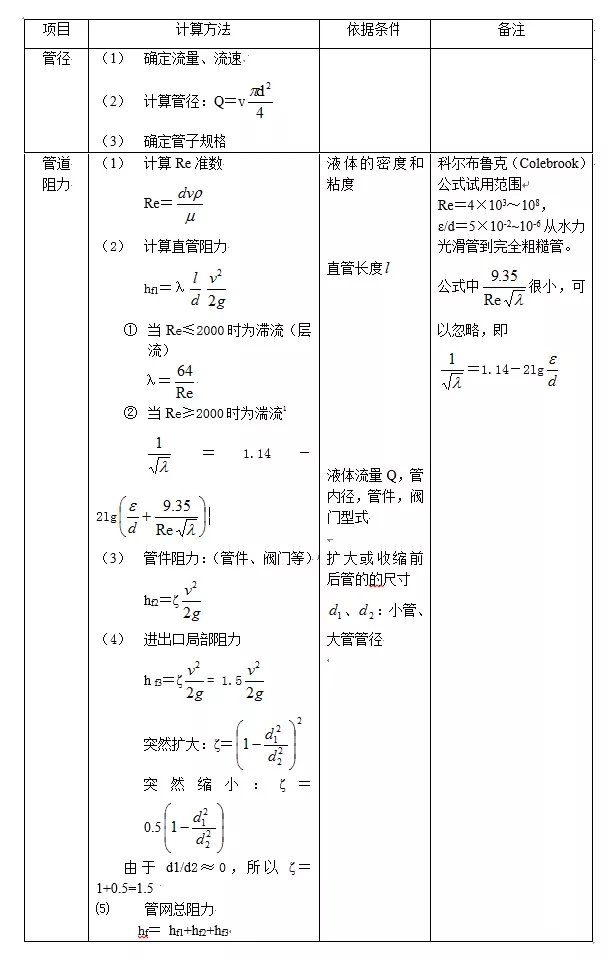

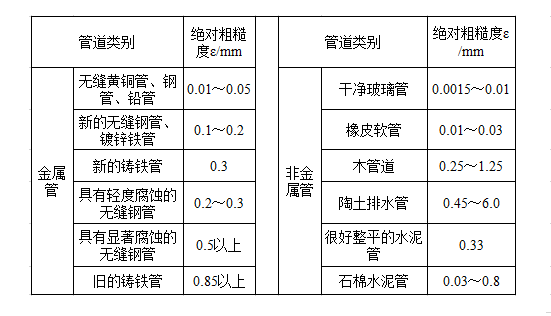

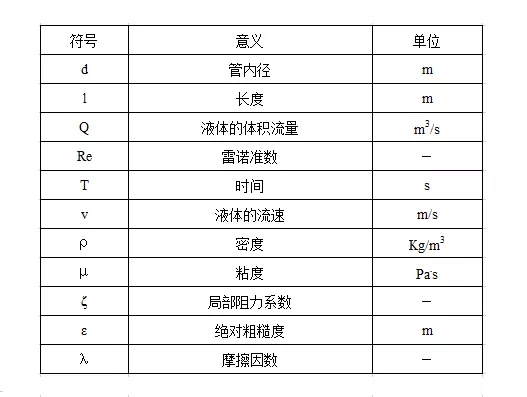

Hf1——直管阻力損失，m液柱；

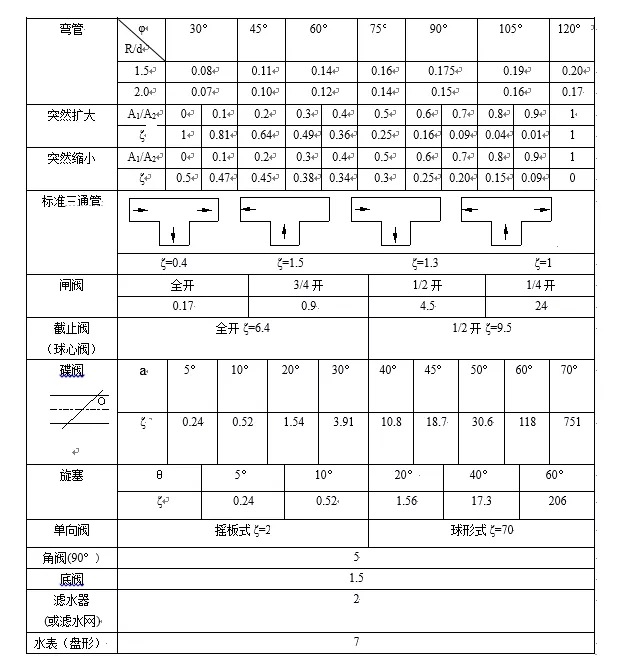

Hf2——管件阻力損失，m液柱；

Hf3——進出口局部阻力損失，m液柱；

h ——泵的揚程，m液柱

h＝D+S+hf1+hf2+h3+Pd－Ps

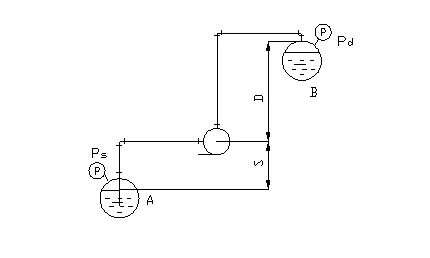

h= D－S+hf1+hf2+hf3+Pd－Ps

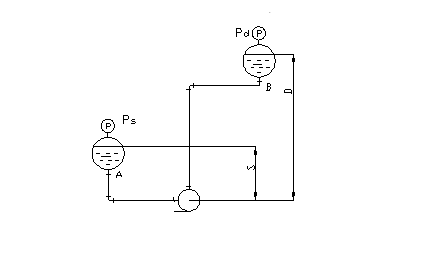

h= D＋S+hf1+hf2+hf3+Pd－Ps
