磁力泵結構及啟泵順序

磁力驅動是以現代磁學的基本理論,應用永磁材料或電磁鐵所產生的磁力作用,來實現力或轉矩(功率)無接觸傳遞的一種新技術口。實現這一技術的裝置稱為磁力驅動器,或稱磁力傳動器、磁力耦合器、磁力聯軸器等。磁力驅動器傳遞力或轉矩的結構。其中圓筒式,屬于套筒狀磁圓環形結構;圓盤式,為兩平面形結構,磁路為緊密排列組合形磁路,組合磁路具有拉推作用,傳遞力或轉矩的效率高,因此在各種磁力驅動設備中經常被優先采用。

①開泵的準備工作檢查泵及電路是否正常,進出口壓力表，指示值是否相同。用手盤動外轉子時泵的運轉應輕松,無偏磨現象和異常聲音。進口閥門全打開,出口閥門全關閉。檢查各聯結部位無松動,漏水現象。打開壓力表及其他儀表開關。點開一下電機,檢查電動機轉向與泵要求的旋轉方向是否一致。

②開泵先按啟動按鈕,同時觀察電流表,壓力表的指示情況。

③運轉緩慢打開出口閥門,調節流量,揚程至額定值。機組運轉無異常聲音和現象

④維護要求應定時檢查泵的運行情況,記錄泵的進出口壓力表值、流量值和壓力值,如不在正常范圍內應調節到正常范圍內。發現泵、電機有異常聲音及其他異?，F(xiàn)象時應停機檢修。自潤滑軸承的散熱與潤滑以及磁轉子的冷卻是靠工作介質來完成的,所以泵不能抽空。泵抽空或其他工藝流程不穩定等因素造成內、外轉

子不同步轉動時,時間不得大于10min。

⑤停泵關閉泵的出口閥門。關閉電機、電機轉數應緩慢下降,不應突然停止。

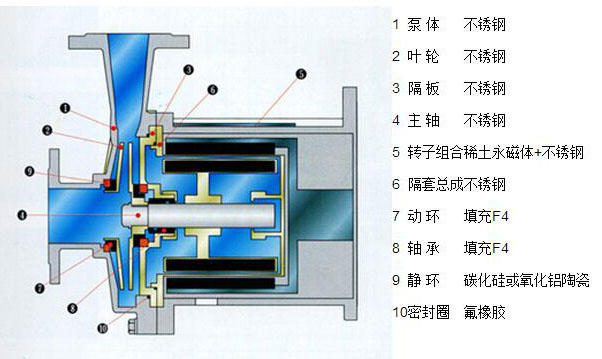

磁力泵結構圖：

1一泵殼;2一葉輪;3一隔板;4-隔離套;5—外磁轉子;6一內磁轉子;7一泵軸

它是由泵體、葉輪、泵蓋、軸承座、托架、外磁轉子、內磁轉子、隔離套、電機、底座等零部件組成的。
