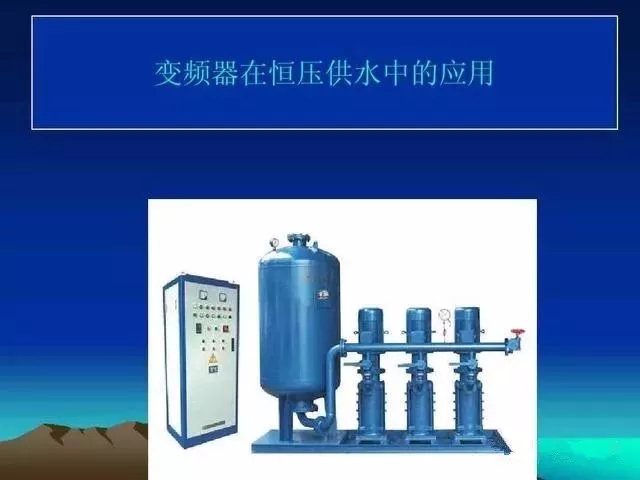

變頻恒壓供水設備介紹

變頻器是恒壓供水系統的核心，接收信號，處理信號，輸出信號到電機都是由變頻器自動化控制來完成的，目前變頻器的種類有很多，不同的變頻器原理類似，但是性能側重點不同，下面以熟悉的ABB變頻器來分析：

一，ABB變頻恒壓供水系統的特點:

1、 無負壓。

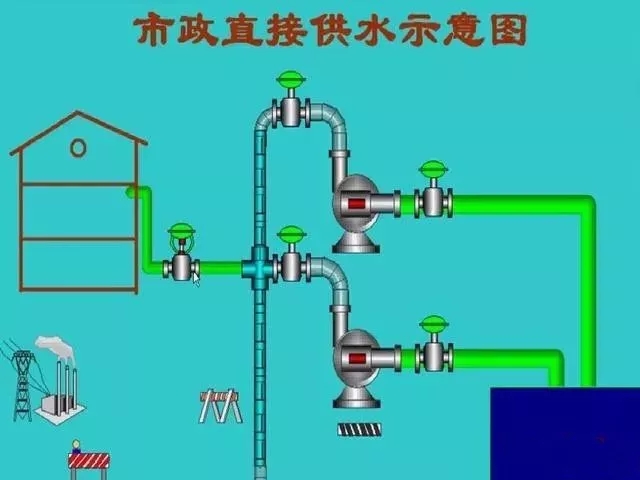

系統與市政管網直聯取水加壓運行不會造成市政自來水管網負壓。

2、 置壓。

通過調節許可壓力控制閥可設置市政自來水管網許可吸水壓力。

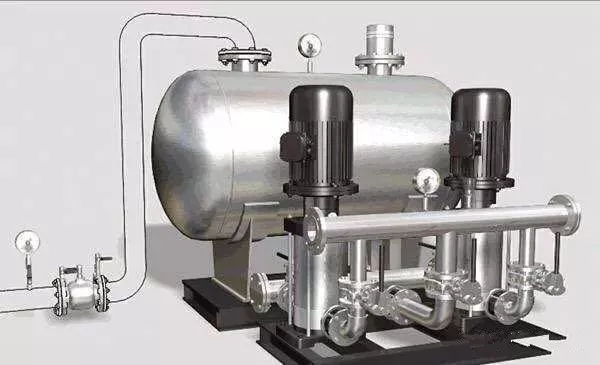

3、 借壓 (或疊壓 )。

超過許可吸水壓力和流量時可在自來水管網壓力基礎上增壓。與從普通蓄水池吸水相比 運行時可減少水泵臺數或 (和 ) 降低轉速達到節能目的。

4、變頻恒壓。

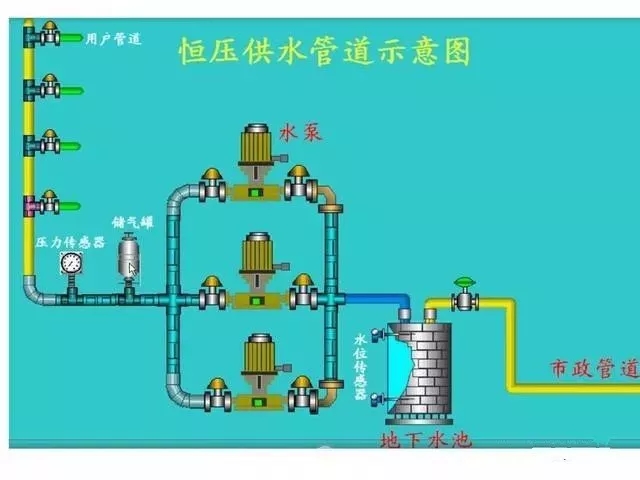

設備實時通過傳感器檢測出口壓力, 將檢測值和設定值進行比較運算, 確定電機及水泵投入臺套數和變頻器輸出頻率 (反應到電機及水泵為轉速 ) 以追貼用水曲線實現恒壓。

5、無噪音。

采用現代設計理念，充分考慮現代人對環境的要求, 選用靜音專用變頻器, 運用了消音設計手段,故系統能超靜音運行。

6、停電不斷水。

供電線路停電時,系統通過 BY PASS等手段實現停電不斷水,即停電時系統自動切換 為市政自來水壓力供水。

7、高度自動化。

系統能實現全自動控制,具有手動 /自動切換、主副泵定時輪換、壓力調整、恒壓、高 低電壓保護、欠相保護、漏電保護、過載保護、過熱保護、缺水保護、漏水檢測補償、瞬間跳閘保護等功能。另可根據用戶需求配置人機界面, 可視化遠程調整，監測和維護。

二，ABB變頻恒壓供水特點:

1、具有超壓、欠壓、過載、短路、斷相、低液位等功能。

2、調節精度高,一般可達到 0.01MPa ,系統壓力始終維持在設定值不變。

3、操作簡單方便,具有故障自動存儲、故障顯示。壓力可從鍵盤直接設定。

4、具有高效節能的優點,如與氣壓罐配套使用,效果更佳,節能率為 20%~50%。

5、雙泵定時切換功能。一用一備控制。

6、結構緊湊,占地面積小,維護方便。

三，ABB變頻恒壓供水日常的維護及注意事項。

1、日常使用過程中,切忌野蠻操作,使用旋鈕和按鈕時應輕旋轉。

2、開機時請勿碰觸配電柜內的電器元件

3、檢查和接線時要先關掉電源

4、非指定操作人員請勿開動

5、配電柜內嚴禁放雜物

6、環境溫度在 -10℃ ~+40℃ 相對濕度在 90%以下 (無水珠凝結現象 )

四，ABB變頻恒壓供水原理補充

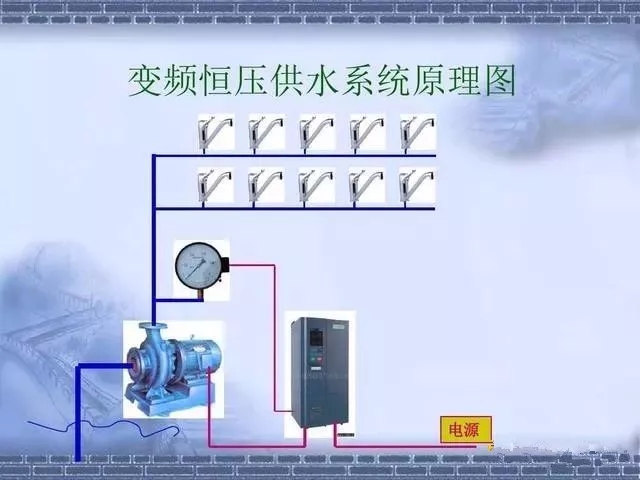

1，控制精度高:變頻器的內置 PID 調節器,實時監視壓力實際值,隨入 數量和運行速度,從而自動跟蹤用水量,并保持管網壓力恒定,通過調節 PI 參數,控制精 度可達 0.01Mpa 。

2，壓力設定,操作簡便:用戶可用鍵盤或電位器 (選擇件 ) 設定壓力。

3，可多臺水泵循環軟啟動:裝置可列 1— ? 臺水泵進行循環軟啟動控制,即減少了電機啟動時對電 網的沖擊, 又減少了水泵的啟動磨損和設備的沖擊能耗, 延長了設備的電氣和機械壽命。

4，定時換泵功能:為了保證各臺水泵都能均勻地磨合,不發生銹蝕,延長設備的使用壽命,在 PLC 控制程序中可設定定時切換水泵工作時間。切換可在各臺水泵之間循環進行。

5，睡眠功能,高效節能:在用水低谷或夜間無人用水時,管網壓力長期保持期望值, 系統會停止水泵 運行, 一旦壓力低于期望值,系統會自動喚醒水泵投入運行。實現供水系統智能化管理。

6，系統多點監視的擴展功能:蓄水池水位監視、機械設備的故障監視等,一旦外部有故障發生, 可使該泵或整個系統停止工作并報警。

7，手動 /自動功能,提高供水設備的可靠性:當自動控制設備出現故障時, 可將設備切換到手動工作方式,使泵投入運行，保證正常連續供水。再對自動控制設備進行檢修。
