螺桿泵定子設計原理

螺桿泵定子設計原理

很多客戶在咨詢螺桿泵配件的時候經常出現在A廠買的轉子用在B廠的泵上，效果差有的甚至都裝不上，還質問為什么會出現這樣的問題。

在這里上海浙甌的工程師對螺桿泵的主要配件最初設計時的一些原理進行講解，讓客戶更好的了解這個產品。

螺桿泵主要部分是轉子與定子。與轉子配套的定子頭數比轉子多一頭。定子外徑一般為73mm、88.9mm、108mm、114mm這幾種型號。螺桿泵型號一般表示如下：GLB40-42

G:螺桿泵 L: 結構形式。結構形式分為立式（L）和臥式（不標） B：防爆型電機

40：排量是40立方厘米 42：級數

螺桿泵流量計算公式：

1頭：Q=4eDT

多頭：Q=(定子橫截面積-轉子橫街面積)*T*N

螺桿泵轉子大徑計算公式：

1頭：大徑=小徑+2e

多頭：大徑=2ne+D n：頭數 e：偏心 D:小徑

3頭：中徑=(2n-4)e+D

螺桿泵定子設計步驟如下：

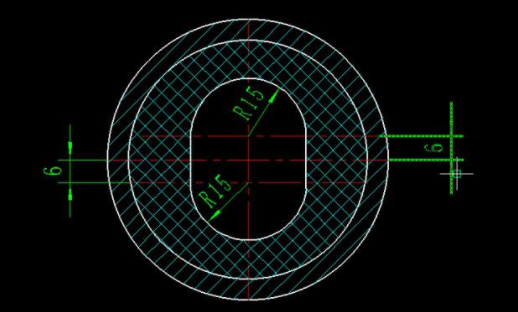

一般客戶會提供他們所需螺桿泵基本信息，比如提供每轉排量為40，級數為42級。我們就以排量為40，級數為42級為例。當我們知道排量后，我們就去確定轉子的外徑與偏心距，還有頭數。因?yàn)榕帕繛?0，是小排量，我們這里選擇單頭轉子，那么定子就是雙頭的。然后通過公式Q=4eDT，分別選擇合適的偏心距、外徑和導程。這里我們選擇，偏心距為3mm，外徑為30mm，導程為110mm，排量Q=4*3*30*110/1000=39.6立方厘米。理論排量與實際排量相近即可，不用一模一樣。那么定子的截面圖就可出來了，如下所示：

公式里的偏心指的是轉子的偏心，定子的偏心是轉子的2倍。

2.定子的截面圖形確定后，大徑通過計算得出為42mm，前面提到過定子多種外徑型號，我們在這選擇接近大徑的外徑尺寸為73mm，因?yàn)橹兰墧?shù)，那么我們就可得出定子的總長為L=導程*級數=110*42=4620mm，一般我們在理論長度上在 加上50mm，預留一些作為加工余量或者工藝尺寸，在這里我們就確定定子的總長為4670mm。如下所示：

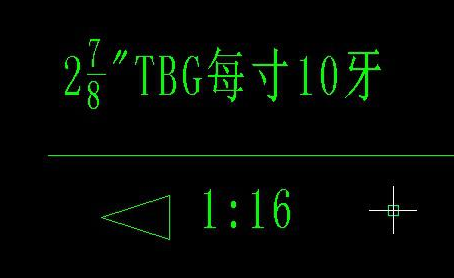

到此，定子的基本尺寸就確定了。上圖兩邊的10mm深的臺階就是工藝臺階，方便后續的加工。定子外徑上的螺紋一般就是如下所示螺紋：

螺紋深度一般就是60mm。

以上就是螺桿泵定子推算過程。
