CDLF立式多級泵跟換機封流程

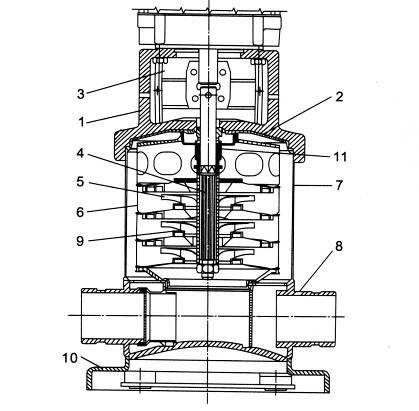

為了便于更換易損部件機械密封，目前市面上絕大部分的CDLF立式不銹鋼多級離心泵都采用新型密封技術的便拆型集專式不銹鋼外殼機械密封，相比老式的機械密封，本類型機械密封具有使用壽命更長、安裝和維護更簡便的優點。立式不銹鋼多級離心泵機械密封更換方法及拆解圖如下：

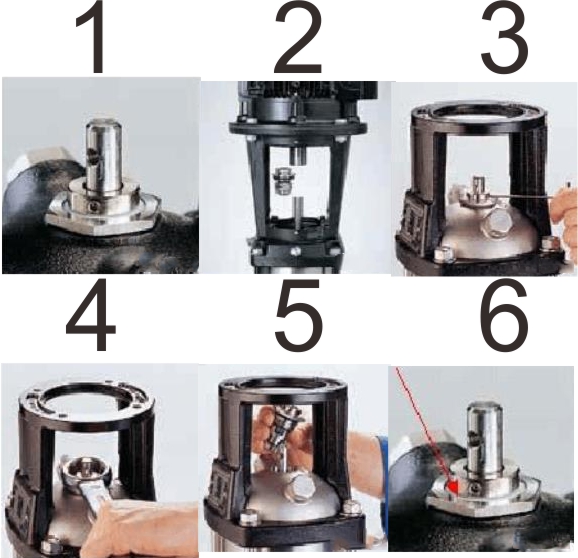

一、對于功率較小的電機，首先應取下電機和聯軸器以便于有足夠的空間操作。

二、部分功率較大的電機可以不用取出就有足夠大的空間。

三、取下電機后，開始松動機械密封的動環部分。操作前請準備好內六角螺絲刀和一字型螺絲刀。

四、松開機械密封動環螺釘(不必取出)后取出動環，然后開始松動機械密封靜環鎖母。操作前請準備足夠大的套筒或叉口扳手。

五、松開靜環鎖母后，取出機械密封靜環部分，請注意檢查靜環里面的陶瓷接觸面是否有損壞部分，如有損壞必須檢查安裝動環的位置有無雜質等，必須清理干凈后才能安裝新的機械密封，否則可能損壞機封或漏水。

六、重新放置機械密封后，分別按照步驟四、三、二去操作將機械密封固定后。固定好動環后，首先上好電機，然后再固定聯軸器。在固定聯軸器之前，請務必記得用贈送的機封墊片將軸提升一定距離，否則轉動不靈活平穩。

在箭頭所指位置用機封墊片將靜環提高一定位置(一般1-2mm)，目的是讓軸處于懸空狀態以轉動靈活。如果沒贈送墊片的，用其他1-2mm的墊片將兩邊均勻墊起來也行。
