一.離心式排污泵
離心式排污泵具有體積小、結構簡單、操作容易、流量均勻、壽命長、購置費和操作費均較低等突出優點。
工作原理：

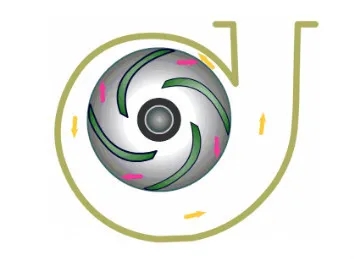

當離心泵啟動后，泵軸帶動葉輪一起作高速旋轉運動，迫使預先充灌在葉片間液體旋轉，在慣性離心力的作用下，液體自葉輪中心向外周作徑向運動。
液體在流經葉輪的運動過程獲得了能量，靜壓能增高，流速增大。當液體離開葉輪進入泵殼后，由于殼內流道逐漸擴大而減速，部分動能轉化為靜壓能，最后沿切向流入排出管路。
所以蝸形泵殼不僅是匯集由葉輪流出液體的部件，而且又是一個轉能裝置。當液體自葉輪中心甩向外周的同時，葉輪中心形成低壓區，在貯槽液面與葉輪中心總勢能差的作用下，致使液體被吸進葉輪中心。依靠葉輪的不斷運轉，液體便連續地被吸入和排出。液體在離心泵中獲得的機械能量最終表現為靜壓能的提高。
故障及解決方法：
1離心式排污泵不吸水
故障分析：
吸入閥有雜物或未打開，或吸入管堵塞
管路系統密封性差
從軸封處吸入空氣
灌泵系統故障
解決方法：
打開吸入閥，排除雜物，疏通吸入管。
檢察管路，尤其分段試壓連接法蘭處，堵漏。
更換軸封，壓緊填料密封
檢查及維修灌泵系統
2泵不能啟動
故障分析：
原動機發生故障（包括電源）；
泵卡住；
填料函壓得太緊；
排出閥門未關。
解決方法：
檢查電源及原動機情況；
再次盤車確定聯軸器情況；
放松填料；
管進出口閥門，再次啟動。
3離心排污泵不排液
故障分析：
灌泵不足（或泵內氣體未排凈）；
泵轉向不對；
泵轉速太低；
濾網、吸入管堵塞；
吸入高度太高，或吸入口液體供給不足，造成吸入真空。
解決方法：
重新灌泵；
再次確定泵的旋轉方向；
檢查電機空轉轉速，檢查減速器的減速比，確定泵轉速是否符合設計轉速；
清洗濾網，疏通吸入管；
調整吸入口管線，高于泵的入口，調整泵的上部供液系統，保證介質供應充分。
4離心式排污泵排液后中斷
故障分析：
吸入管路漏氣；
灌泵時吸入側氣體未排盡；
吸入側突然被異物堵住，或吸入口濾器堵塞；
吸入管脫水，大量氣體吸入
解決方法：
檢查吸入側連接處及填料函的密封情況；
重新灌泵；
停泵，清洗濾芯，疏通吸入管路；
檢查吸入管路是否破裂，并聯進口管線上的閥門是否打開（不常用的管線）。
5離心式排污泵流量不足
故障分析：
系統凈揚程增加；
阻力損失增加；
口環及葉輪磨損過大；
其它地方漏液；
泵葉輪堵塞、磨損、腐蝕。
解決方法：
檢查液位高度和系統壓力；
檢察管路及止回閥等有無故障；
更換口環及葉輪；
檢查軸封等地方；
清洗、檢查、調換。
6揚程不夠
故障分析：
葉輪裝反（雙吸泵）；
液體密度、黏度與設計條件不符；
操作流量太大。
解決方法：
檢查葉輪；
檢查有關物理性質；
調解閥門、減少硫量。
7運行超負荷
故障分析：
動機質量差，定轉子摩擦；
葉輪與承磨環、葉輪與泵殼有摩擦；
液體密度增加；
填料壓得太緊或干摩擦；
軸承損壞；
轉速過高；
泵軸彎曲；
軸向力平衡裝置失效；
聯軸器對中不良或軸向間隙太?。?
輸送液體黏度過高或密度過大。
解決方法：
檢查更換電動機；
檢查泵內零件并加以修理；
檢查密度；
放松填料、檢查水封管；
檢查與更換軸承；
檢察原動機轉速與電源；
校正泵軸；
檢查平衡空、回水管是否堵塞；
檢查聯軸節，調整對中；
更換大功率電動機。
8離心式排污泵振動或噪音超標
故障分析：
地腳螺栓松動或底座焊接不合格；
泵發生流蝕（流量過大，吸入阻力增加或液體操作溫度過高）；
泵發生喘振（系統凈揚程壓力高于泵關死壓力）
葉輪損壞或有異物，
解決方法：
擰緊地腳螺栓，對底座焊接重新 檢查，如果必要，底座重新焊接；
檢查原因并排除制；
檢查排出也為和壓力是否過高；
拆開泵體檢查，更換、去除異物。
9軸承過熱
故障分析：
軸承裝配不合格；
潤滑油不足，油質差或老化；
冷卻水量不足或斷路。
解決方法：
檢查，調整；
加足油或換油；
檢查后增加水量。
10軸封過熱
故障分析：
填料密封壓得過緊；
機械密封有故障。
解決方法：
調整密封壓力；
檢查、修理或更換機械密封。
二.潛水排污泵
潛水排污泵采油是為適應經濟有效地開采地下石油而逐漸發展起來日趨成熟的一種人工采油方式。它具有排量揚程范圍大、功率大、生產壓差大、適應性強、地面工藝流程簡單、機組工作壽命長、管理方便、經濟效益顯著的特點。
工作原理：
潛水排污泵是由多級葉導輪串接起來的一種電動離心泵，除了其直徑小長度長外，工作原理與普通離心泵沒有多大差別。
當潛油電機帶 動泵軸上的葉導輪高速旋轉時，處于葉輪內的液體在離心力的作用下，從葉輪中心沿葉片間的流道甩向葉輪的四周，由于液體受到葉片的作用，其壓力和速度同時增加，在導輪的進一步作用下速度能又轉變成壓能，同時流向下一級葉輪人口。
如此逐次地通過多級葉導輪的作用，流體壓能逐次增高而在獲得足以克服泵出口以后管路阻力的能量時而流至地面，達到石油開采的目的。
故障及解決方法：
1泵無法啟動
故障分析：
電源電壓過低開；
電源斷電；
葉輪卡死；
電纜斷裂；
電泵被海生物或海里雜物纏繞；
電纜兩端接線松動；
定子繞組燒壞。
解決方法：
調整電壓在額定電壓的±10%之間；
查找電源斷電原因；
拆泵，清除卡輪雜物；
檢查防海生物裝置是否啟動且有效，必要的話，放海底機器人探測是否有異物纏繞；
檢查，并重新鎮卻連線；
起泵，送廠家或維修單位更換繞組。
2泵出水少
故障分析：
揚程過高；
泵進口阻塞；
葉輪轉向錯誤；
葉輪磨損；
口環磨損、泄露；
泵體泄漏。
解決方法：
調節閥門。若仍不能解決，要核對泵的出口壓力是否符合設計要求，必要時換泵；
清洗進口濾器，疏通進口管線；
調整電動機相序；
更換新葉輪；
檢查維修，使口環相套達到標準擰緊泵體連接螺栓，若仍不能達到標準，只有返廠更換泵體
3電動機定子繞組燒毀
故障分析：
接地線錯接或電源線缺相；
機械密封泄漏，致使電動機匝間或相間短路；
電泵脫水運行時間過長；
電泵超負荷運轉；
電纜線破損進水；
電泵開停頻繁。
解決方法：
返廠或送維修單位，檢查排出故障，重新安裝繞組，再使用。
4絕緣電阻過低（≤2MΩ ）
故障分析：
軸封（機械密封）損壞漏水；
電纜線絕緣破損；
電纜線頭掉入水中；
潛水電動機滲水。
解決方法：
烘干后，更換軸封，并經氣壓試驗后使用；
更換電纜線；
排除電纜線中的潮氣；
檢查電動機滲水處，采取必要措施封滲。定子烘干，去潮后再使用。
