漩渦泵與離心泵的對比

旋渦泵簡介

漩渦泵是葉片泵的一種，其主要工作機構包括葉輪、泵體和泵蓋，以及由它們所組成的環形流道。液體由吸入管進入流道，并經旋轉的葉輪獲得能量，被輸送到排出管，完成泵的工作過程。

漩渦泵的工作原理、結構以及特性曲線的形狀等均與離心泵不同，是一種小流量、高揚程的泵，其比轉速一般小于40。

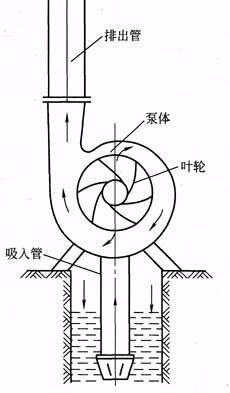

   離心泵工作原理

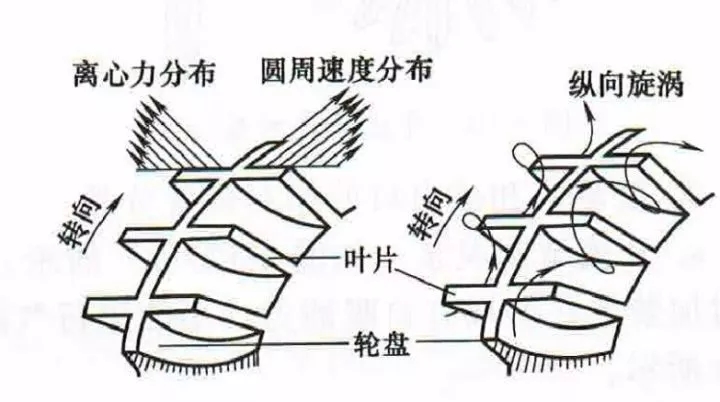

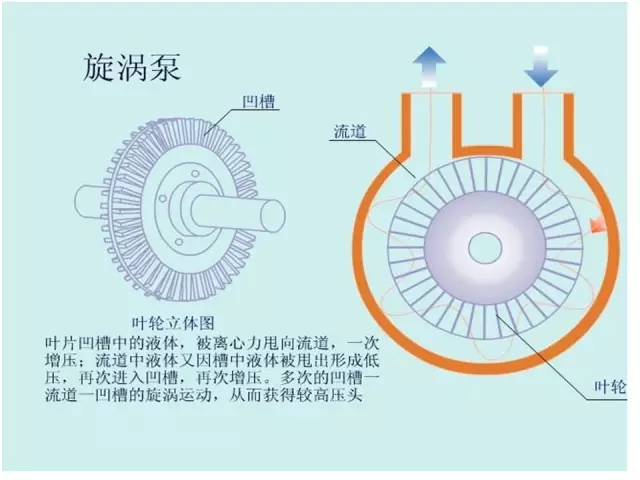

   旋渦泵工作原理

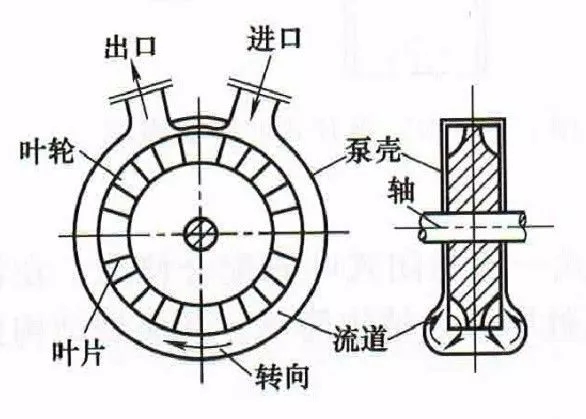

    旋渦泵結構示意圖

二、特性曲線

   離心泵特性曲線

   漩渦泵特性曲線

三、 旋渦泵的優點

1、旋渦泵是一種結構簡單的高揚程泵。與尺寸、轉速相同的離心泵相比，其揚程要高3~9倍。與相同揚程的容積式泵相比，其尺寸要小，結構也簡單的多。旋渦泵體積小，重量輕的特點在船舶裝置中具有極大的優越性。

2、大部分旋渦泵具有自吸能力，或借助簡單的裝置來實現自吸。

3、旋渦泵具有陡峭的揚程特性曲線。其揚程的變化對流量的影響較離心泵為小，因此，對系統的壓力波動不敏感。

4、很多旋渦泵能實現氣液混輸，這對于輸送含有氣體的易發揮的液體和汽化壓力很高的高溫液體具有重要的意義。

5、旋渦泵結構簡單，鑄造和加工都容易實現，某些旋渦泵零件可使用非金屬材料模壓。

四、 旋渦泵的缺點

1、效率低，在設計工況多不高于45%，大多數旋渦泵的效率在35%~38%，因此，不適宜應用于大功率的情況。（由特性曲線可以看出，旋渦泵在小流量工況下易發生過載）

2、旋渦泵汽蝕性能較差。

3、旋渦泵不能用來抽送粘性較大的液體。因隨著液體粘性的增加，泵的揚程和效率會急劇下降。

4、其抽送介質只限于純凈的液體。當液體中含有固體顆粒時，就會因磨損引起軸向或徑向的間隙增大而降低泵的性能，或?qū)е滦郎u泵不能工作。（旋渦泵對葉輪和泵體之間的徑/軸向間隙要求較嚴格，一般徑向間隙0.15mm~0.3mm，軸向間隙0.07mm~0.15mm）
