溢流閥、減壓閥、順序閥工作原理

液壓閥是液壓傳動中用來控制液體壓力流量和方向的元件。其中，僅壓力控制閥就分溢流閥、減壓閥、順序閥、卸荷閥等幾種。本文分享3種壓力閥的相同和不同之處，幫你快速區分。

3種壓力閥

1）溢流閥↓

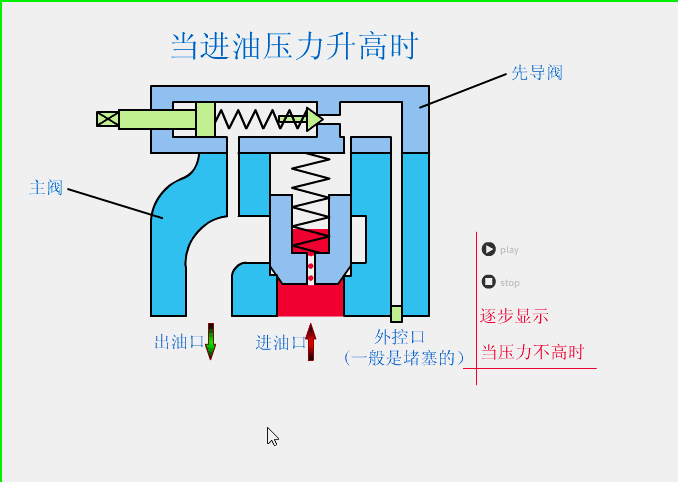

溢流閥是一種液壓壓力控制閥，在液壓設備中主要起定壓溢流、穩壓、系統卸荷和安全保護作用。工作原理見下圖：

2）減壓閥↓

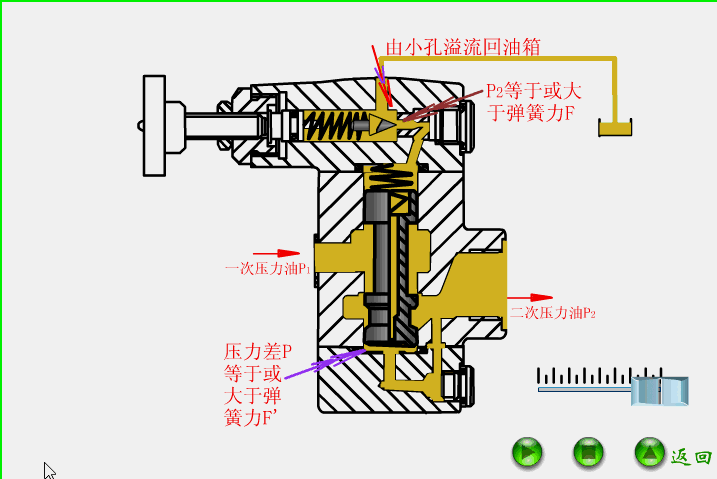

減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。工作原理見下圖：

3）順序閥↓

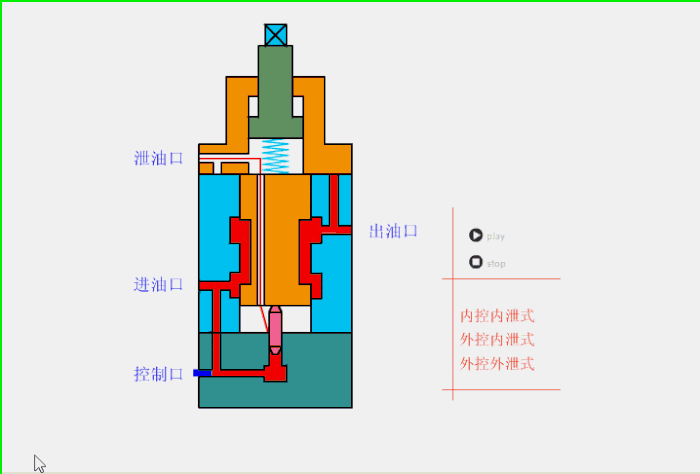

順序閥是指在具有二個以上分支回路的系統中，根據回路的壓力等來控制多個執行元件動作順序的閥。根據其功能和裝配結構的不同，可以實現不同的回路功能，如溢流閥、順序閥、背壓閥、卸荷閥和平衡閥的功能。工作原理見下圖：

相同點三種閥都是壓力控制閥，他們的工作原理基本相同，都是以壓力油的控制壓力來使閥口啟閉。

不同點減壓閥主要是用來降低液壓系統某一分支油路的壓力，使分支壓力比主油 路壓力低且穩定，在調定壓力的范圍內，減壓閥也像溢流閥那樣是關閉的。

但是隨著系統壓力的升高當達到減壓閥調定的壓力時，減壓閥打開，部分油液會經過他返回油箱（此時有一定壓力的油回油箱，油箱的油溫會上升），這一支路的油壓是不會上升了。減壓閥起到對本支路的減壓與穩壓作用。溢流閥則不同，它裝在泵的出口處會保證系統的整體壓力穩定且不會超壓。

可以說溢流閥是被動工作，而減壓閥是主動工作。

三種閥在液壓系統中的作用稍有差異

溢流閥起定壓溢流，穩壓，系統卸荷和安全保護作用。減壓閥起減壓與穩壓作用。

順序閥的主要作用有：

1）控制多個元件的順序動作；

2）用于保壓回路；

3）防止因自重引起油缸活塞自由下落而做平衡閥用；

4）用外控順序閥做卸荷閥，使泵卸荷；

5）用內控順序閥作背壓閥。

溢流閥、減壓閥、順序閥三者的區別：

1、控制壓力：減壓閥是出口壓力控制，保證出口壓力為定值；溢流閥是進口壓力控制，保證進口壓力為定值；順序閥可用進口壓力控制，也可用外部壓力控制。

2、不工作時閥口狀態：減壓閥閥口常開；溢流閥閥口常閉；順序閥閥口常閉。

3、工作時閥口狀態：減壓閥閥口關小；溢流閥閥口開啟；順序閥閥口開啟。

4、泄油口：減壓閥有單獨的泄油口；順序閥通常有單獨的泄油口；溢流閥彈簧腔的泄露油經閥體內流道內泄至出口。
