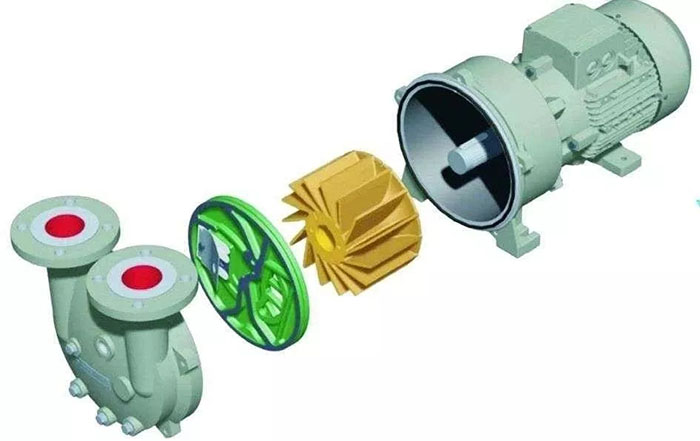

水環真空泵安裝流程

一、安裝水環真空泵泵軸、軸承部分

1、將泵軸及軸承整體從托架非驅動端裝入托架，可以通過敲擊軸承外圈使泵泵軸安裝到托架中。注意：敲擊軸承時應在其端面放置墊塊或者套筒工具以防止損壞軸承。

2、安裝非驅動端軸承蓋，鎖緊螺栓。

3、安裝墊圈、驅動端軸承蓋，鎖緊螺栓。用手轉動泵軸，泵軸轉動應順暢，若泵軸轉動教緊時應稍微松動螺栓，將泵軸調節至轉動較為順暢的狀態。

4、安裝平鍵，聯軸器泵軸部分，聯軸器壓板，鎖緊螺栓。

二、安裝泵體、機械密封部分

將機械密封靜環部分安裝在泵體上安裝機械密封靜環部分時可用水將其濕潤后用手均勻壓入泵體內。注意用力不能過猛!裝配后，檢查機械密封靜環部分與泵體是否裝配得緊密。

將泵體緊壓在電機上，將螺栓擰緊。注意不要損壞機械密封靜環部分。

將墊圈安裝到電機后蓋中，然后將泵體、電機前蓋、軸承、電機轉子、內軸承蓋部件安裝到電機殼體中，鎖緊螺栓。

依次安裝電機風扇、擋圈、電機護罩、螺釘。安裝完成后將泵的電機風扇護罩端朝下垂直于地上，準備安裝泵的其它零件。

三、安裝葉輪

1、將葉輪壓在軸承上，應保證葉輪和泵體的前端面保留0.05~0.15mm的間隙。將真空泵水平放置，檢查間隙。若間隙過小，可能會造成真空泵出現機械故障;若間隙過大，將會造成真空泵抽氣速率的下降。

2、葉輪與泵體前端面的間隙調整好后用深度百分尺測量泵體外邊緣與葉輪平面的深度差并以此確定調整間隙保留。

四、安裝泵蓋和圓盤

1、將電機護罩朝下垂直放于地上。

2、將準備好的圓盤放到泵體。確保靠近圓盤、泵體上的直徑為4.2mm的小孔與定位銷準確地結合在一起。

3、將圓盤上面向泵蓋一側的密封表面均勻連續的涂上密封膠。涂好后，將泵蓋安裝到泵體及圓盤上，擰緊螺栓。安裝泵蓋時應注意汽蝕保護管的兩端必須分別安裝在圓盤及泵蓋的相應孔中。

五、整體安裝泵蓋、圓盤

1、將電機地腳朝天，軸呈水平方向放在地上。

2、泵蓋和圓盤組成一個整體。將泵蓋推壓至泵體上，注意定位銷應與泵體和圓盤的定位銷孔對齊。用螺栓將泵蓋緊固在泵體上。

3、泵裝好后，用手轉動電機風扇，泵必須旋轉順暢。如泵旋轉不順暢或泵旋轉過程中出現摩擦聲，應拆開泵蓋檢查葉輪間隙情況等，重新調整。
