螺桿泵泵由靜止的泵殼和旋轉的轉子組成，它沒有吸入閥和排出閥，靠泵體內的轉子與液體接觸的一側將能量以靜壓力形式直接作用于液體，并借旋轉轉子的擠壓作用排出液體，同時在另一側留出空間，形成低壓，使液體連續地吸入。
螺桿泵泵的壓頭較高，流量通常較小，排液均勻，適用于輸送粘度高，具有潤滑性，但不含固體顆粒的液體。

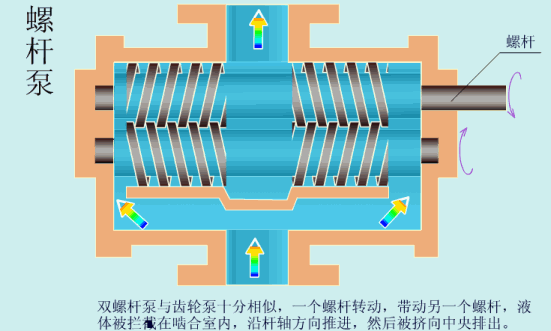

螺桿泵屬容積式轉子泵。運轉時，螺桿一邊旋轉一邊嚙合，液體便被一個或幾個螺桿上的螺旋槽帶動，沿軸向排出。
螺桿泵的主要優點是結構緊湊、流量及壓力基本無脈動、運轉平穩、壽命長、效率高，適用的液體種類和粘度范圍廣。缺點是制造加工要求高，工作特性對粘度變化比較敏感。
螺桿泵可分為單螺桿泵、雙螺桿泵和三螺桿泵，其性能比較見下表

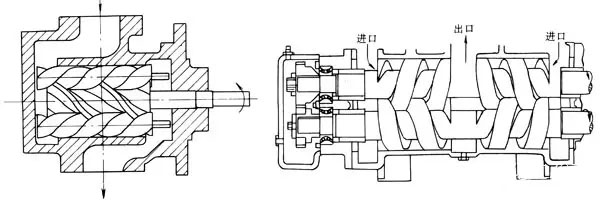

單螺桿泵 雙螺桿泵
雙吸螺桿泵 外裝式雙螺桿泵
| 類型 | 結 構 | 特 點 | 性 能 參 數 | 應 用 場 合 |
|
單 螺 桿 泵 |
單頭陽螺旋轉子在特殊的雙頭陰螺旋定子內偏心地轉動(定子是柔性的)，能沿泵中心線來回?cái)[動，與定子始終保持嚙合 |
(1)可輸送含固體顆粒的液體 (2)幾乎可用于任何粘度的流體，尤其適用于高粘性和非牛頓流體 (3)工作溫度受定子材料限制 |
流最可達l50m3／h，壓力可達20MPa
|
用于糖蜜、果肉、淀粉糊、巧克力漿、油漆、柏油、石臘、潤滑脂、泥漿、粘土、陶土等
|
|
雙 螺 桿 泵 |
有兩根同樣大小的螺桿軸，一根為主動軸，一根為從動軸，通過齒輪傳動達到同步旋轉 |
(1)螺桿與泵體，以及螺桿之間保持0.05-0.15ram間隙，磨損小，壽命長 (2)填料箱只受吸入壓力作用泄漏量少 (3)與三螺桿泵相比，對雜質不敏感
|
壓力一般約為 1.4MPa，對于粘性液 最大為7MPa，粘度不 高的液體可達3MPa 流量一般為6～ 600 m3／h，最大1 600m3／h 液體粘度不得大于1500mm2／s |
用于潤滑油、潤滑 脂、原油、柏油、燃料油及其他高粘性油 |
|
三 螺 桿 泵 |
由一根主動螺桿和兩根與之相嚙合的從動螺桿所構成
|
(1)主動螺桿直接驅動從動螺桿，無需齒輪傳動，結構簡單 (2)泵體本身即作為螺桿的軸承，無需再安裝徑向軸承 (3)螺桿不承受彎曲載荷，可以制得很長，因此可獲得高壓力 (4)不宜輸送含600,um以上固體雜質的液體 (5)可高速運轉，是一種體積小的大流量泵，容積效率高 (6)填料箱僅與吸入壓力相通，泄漏量少 |
壓力可達70MPa， 流量可達2000m3／h。適用粘度為5～250mm2／s的介質 |
適宜于輸送潤滑油、重油、輕油及原油等。也可用于甘油及粘膠等高粘性藥液的輸送和加壓 |
