WQ潛水排污泵的各種安裝方式總結

WQ系列潛水排污泵具有靈活的安裝方式，

可分為移動式軟管安裝、

移動式硬管安裝、固定濕式安裝、

固定干式安裝、自動耦合式安裝。

下面分別介紹各種安裝方式：

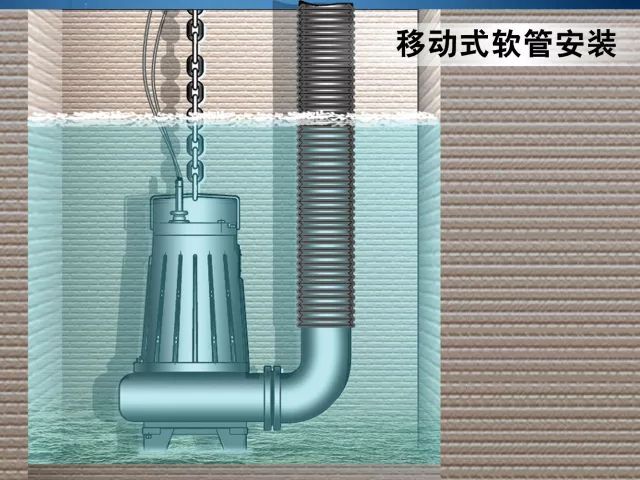

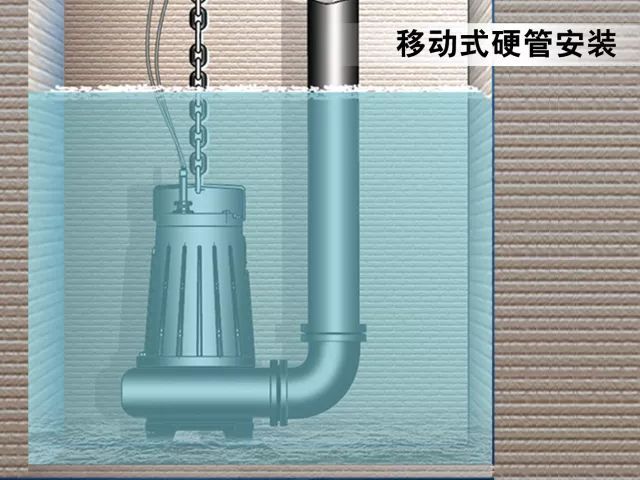

01移動式軟管（硬管）安裝：

泵以底座支承，選配軟管彎頭或硬管彎頭，

再接上出水軟管或硬管即可工作。

02固定濕式安裝：

在基礎上固定好泵底座（地腳螺栓固定），

連接好出水管即可運行。

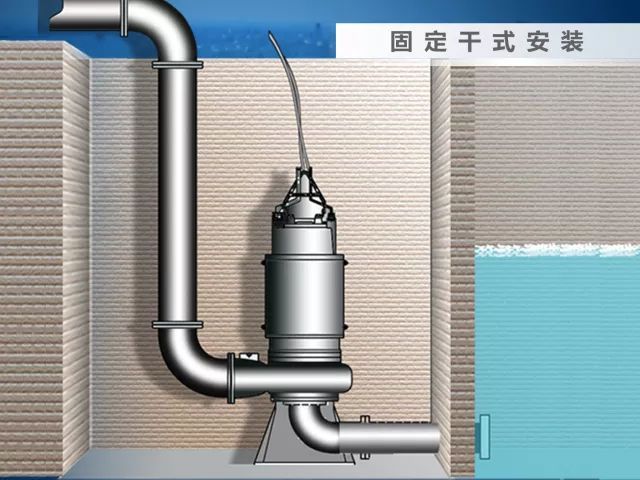

03固定干式安裝：

在基礎上固定好泵底座（地腳螺栓固定），

連接好出水管即可運行。

不同于固定濕式安裝，

泵配備電機冷卻系統(tǒng)，底座為彎管底座。

即使泵房被淹，也不影響泵的使用。

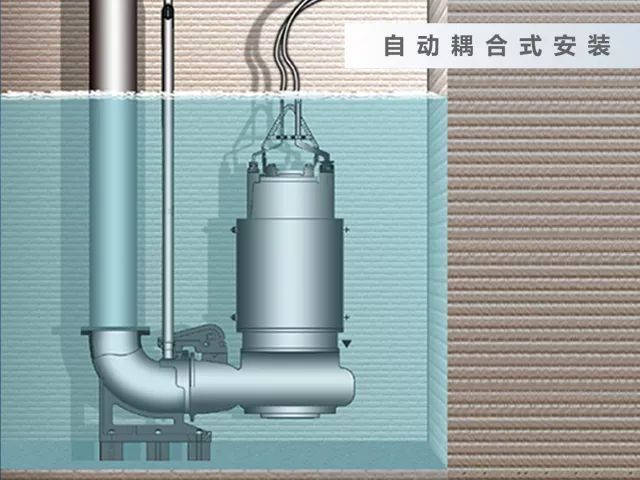

04自動耦合式安裝：

通過耦合裝置，

使得泵和出水管路相互獨立，

泵和出水管座連接無須使用緊固件，

連接和脫落非常方便。

安裝方式適用范圍：

1)移動式軟管安裝、移動式硬管安裝適用于口徑不大于150mm，功率不大于22kw的潛水排污泵。

2)固定濕式安裝、固定干式安裝適用于功率≥11kw的潛水排污泵。

3)自動耦合式安裝適用于所有型號潛水排污泵。

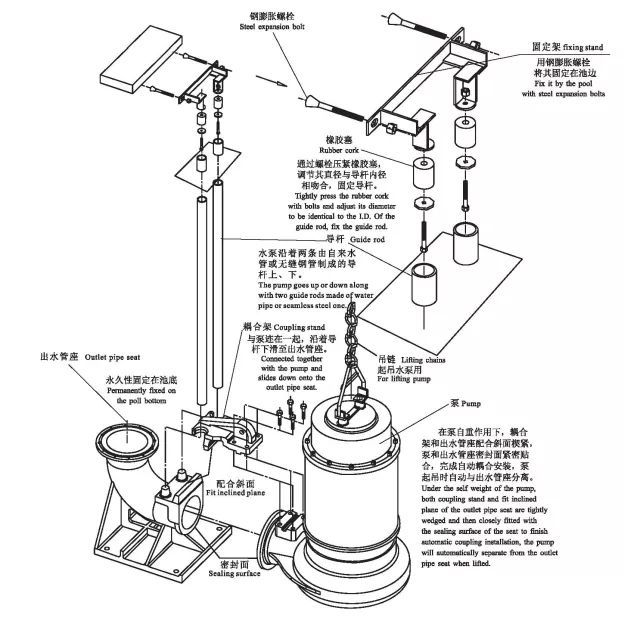

自動耦合式安裝簡圖

注意

用戶可以根據(jù)泵口徑及功率對照適用范圍，選擇合適的安裝方式。

對于中大功率的潛水排污泵，最好采用自動耦合式安裝，有利于電泵的安裝維護檢修。
