汽蝕余量有兩個, 分別是必需汽蝕余量(NPSHr)和有效汽蝕余量(NPSHa), 有的人搞不清楚它們的區別. 下面用通俗易懂的語言解釋一下:

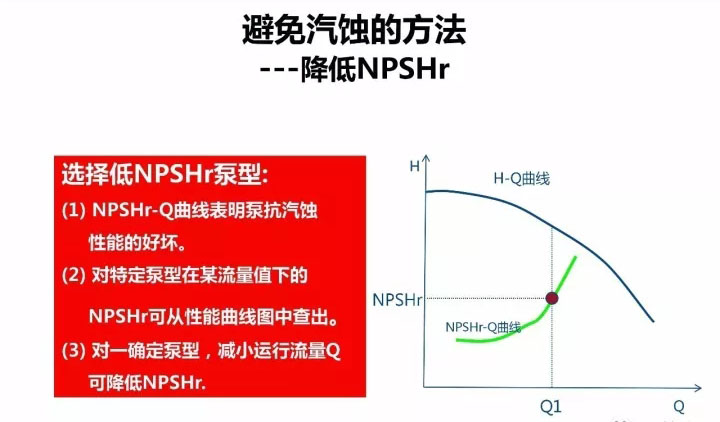

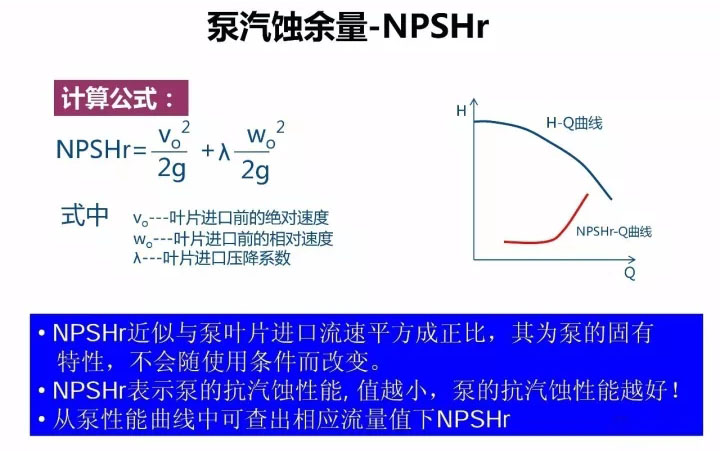

NPSHr——泵汽蝕余量，又叫必需的汽蝕余量或泵進口動壓降，越小抗汽蝕性能越好；你所說的就是這個，它是泵本身結構決定的。
NPSHa——裝置汽蝕余量，又叫有效汽蝕余量，越大越不易汽蝕；它是安裝決定的。
有時我們說這么泵的氣蝕余量是6米，是指NPSHr這個參數。就是說要泵不氣蝕，則裝置實際汽蝕余量大于６米即可不汽蝕，而假定該值為８米，則裝置實際汽蝕余量必須大于８米才能不汽蝕，所以說汽蝕余量越大，泵的抗氣蝕能力越弱 。
打個比方，當兵必須身高要大于１.６米，某人實際身高１.８米，１.６米相當于必須（需）汽蝕余量，１.８米相當于裝置汽蝕余量(有效)。１.８－１.６＝０.２米反映了身高余量，如果當兵必須身高提高到１.７米，則身高余量就少了，相當于泵的抗氣蝕能力越弱。

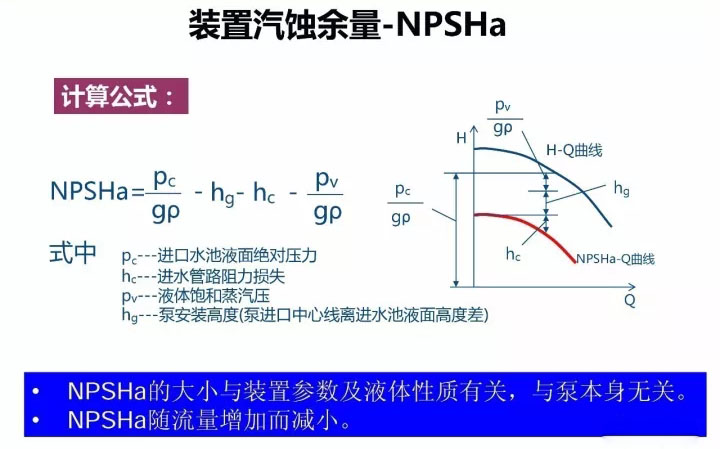

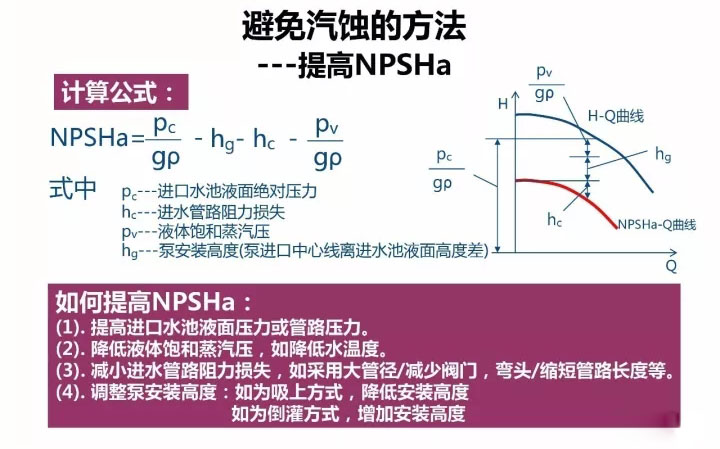

所謂有效汽蝕余量(NPSHa)這個說法容易使人混淆。即使是“有效的凈正吸入壓頭”這個概念，我也更愿意理解為“實際存在的凈正吸入壓頭”。它是指實際工況下，對應泵的實際流體，實際安裝位置計算得到的凈正吸入壓頭，當然是越大越不會發生汽蝕了.

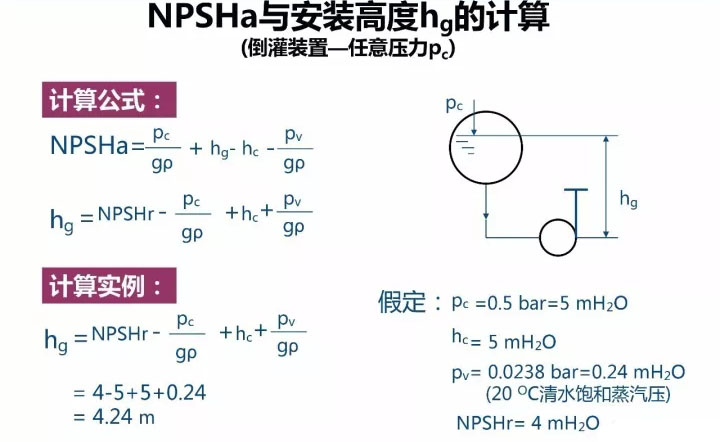

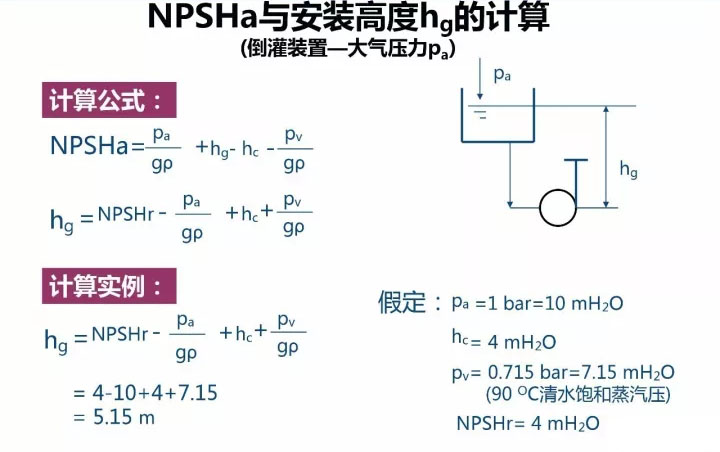

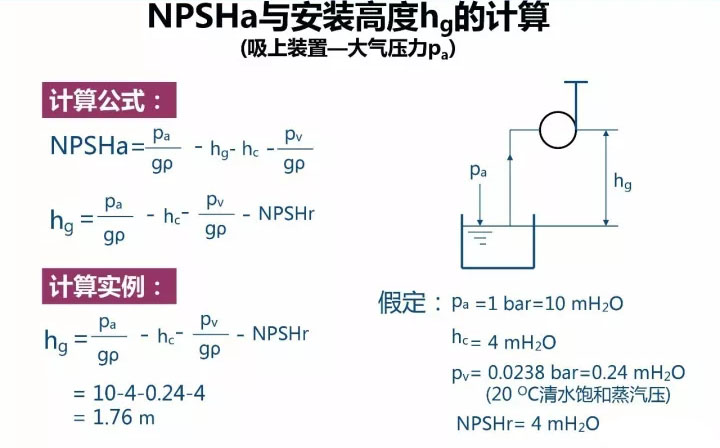

有的時候我們需要計算吸程, 吸程即為必需汽蝕余量Δ/h：即泵允許吸液體的真空度，亦即泵允許幾何安裝高度。單位用米。
吸程計算公式為 : 吸程=標準大氣壓（10.33米）-汽蝕余量-安全量（0.5米） 標準大氣壓能壓管路真空高度10.33米。
例如：某泵氣蝕余量為4.0米，求吸程Δh
解：Δh=10.33-4.0-0.5=5.83米
