排污泵配套管路選型

排污泵配套的水管直徑怎么計算？管路系統中, 管路怎么選型？注意了是選不是算哦，大家必須確認你的末端有多大的流量...

其實很簡單，設備的流量是不用你計算滴，看系統設計要求就知道，有多少末端你就把多少的末端的流量加起來就好了，這樣流量就有了。

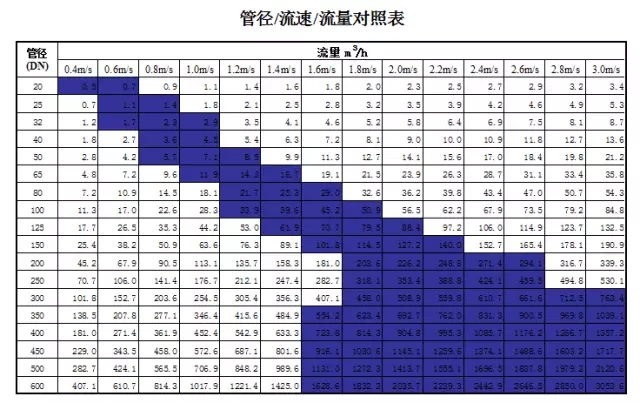

大家再根據下面表格找到最近似你的流量數據...

其對應管徑就是你要的...

注：最上面一行是流速，以上表格中間大片數據的就是流量，最左邊一排是水管的公稱直徑。

那么多流速我選哪個？

看下表(開式系統和閉式系統有區別哦)

但您要注意哦, 吸入管的直徑不得小于泵進口的直徑。離心泵吸入管直徑一般比泵進口直徑大1～2個等級，往復泵吸入管直徑一般比泵進口直徑大1～3個等級。原因如下：

1）使吸入口的流量滿足設計要求，防止泵抽空現象保護泵的葉輪（同樣的原因，一般離心泵吸入管徑不小于泵排出管徑）。

2）吸入管徑大，同樣流量時流速較小，流動損失減小，利于避免氣蝕（對于輸送密度小于650kg/m3的液體，泵的吸入管道應有0.01～0.1的坡度坡向泵，使氣化產生的氣體返回吸入罐內，以避免泵產生汽蝕。泵的吸入管道中的液體接近泡點狀態時，泵的吸入管道宜步步低坡向機泵）。

泵排出管設擴口，流道斷面加大，可將泵內高速流體的動壓頭轉變?yōu)殪o壓頭，即轉換為為泵的揚程，進一步增壓。對于小揚程、小流量、小口徑的泵在工藝允許的要求下，吸入管和排出管也可以不加異徑管

更多排污泵配套管路知識關注上海浙甌泵閥制造有限公司
