01 DN是指管道的公稱直徑

通常用來描述：鍍鋅鋼管

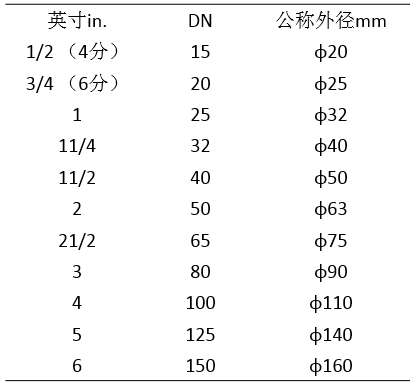

公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，意義同有縫管。它與英制單位的對應關系如下：

公稱通徑(nominal diameter)，又稱平均外徑(meanoutside diameter)。這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼。

DN是公稱通徑，公稱通徑(或叫公稱直徑)，就是各種管子與管路附件的通用口徑。公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。同一公稱直徑的管子與管路附件均能相互連接，具有互換性。它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等。

例如：焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。

02 De主要是指管道外徑

主要用于描述：無縫鋼管、PVC等塑料管道、和其它需要明確壁厚的管材

一般采用De標注的，均需要標注成外徑X壁厚的形式。

拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：

DN20 De25X2.5mm

DN25 De32X3mm

DN32 De40X4mm

DN40 De50X4mm

我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN。

另外據在現場的實踐經驗：

a、兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。

b、鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。

ps：如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。

Φ還能表示管材的外徑，但是此時應該在其后面乘以壁厚。

03 Φ表示普通圓的直徑

當然了，Φ還能表示管材的外徑，但是此時應該在其后面乘以壁厚。如：Φ25×3，表示外徑為25mm，壁厚為3mm的管材。

對無縫鋼管或者有色金屬管道，應標注“外徑×壁厚”。如：Φ107×4，其中Φ可省略。

中國、ISO和日本的部分鋼管標注采用壁厚尺寸表示鋼管壁厚系列。對于這類鋼管，表示方法為管外徑×壁厚。如：Φ60.5×3.8

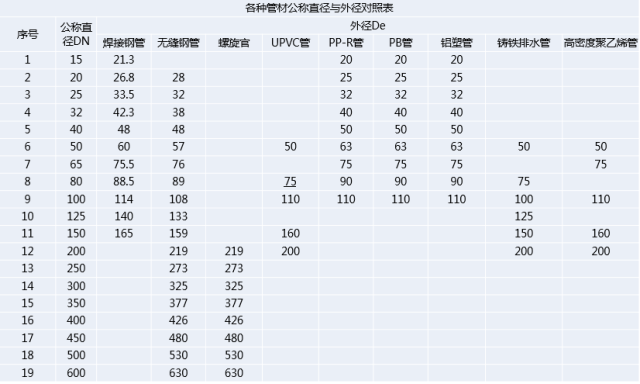

各管材公稱直徑和外徑對照表

DN 、De、Dg、Φ 的區別

DN Nominal diameter

De external diameter

Dg diameter gong(漢語拼音“公”的聲母) 這下你就明白了,Dg 是國產貨， 有中國特色的國產貨，現在都不用了。

DN 、De、Dg 、Φ的關系

De 量的是管道外壁的直徑

DN 是 De 減一半管壁的厚度得的數

Dg 一般沒人用

Φ表示普通圓的直徑

管徑應以 mm 為單位，管徑的表達方式應符合下列規定：

水煤氣輸送鋼管(鍍鋅或非鍍鋅)、鑄鐵管等管材，管徑宜以公稱直 徑DN表示；

無縫鋼管、焊接鋼管(直縫或螺旋縫)、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚Φ表示；

鋼筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材， 管徑宜以內徑 d 表示；

塑料管材，管徑宜按產品標準的方法表示；

當設計均用公稱直徑 DN 表示管徑時，應有公稱直徑 DN 與相應產品規格對照表。

建筑排水用硬聚氯乙烯管材規格用 de(公稱外徑)×e(公稱壁厚)表示(GB 5836.1-92)，給水用聚丙烯(PP)管材規格用 de×e 表示(公稱外徑×壁厚) 塑料管在工程圖上的標示。

公制標示 ( metric dimension size )

以DN表示 一般稱為“公稱尺寸”，它不是管外徑、也不是管內徑。是外徑與內徑的平均值，我們稱平均內徑。

例如：外徑 63mm 的塑料管之公制標示 ( mm dimension size ) DN50

ISO 公制標示 ( ISO metric dimension size )

以 Da 表示 PVC 管，ABS 管之管外徑

以 De 表示 PP 管，PE 管之管外徑

例如：外徑 63mm 的塑料管之公制標示 ( mm dimension size )

Da63 對 PVC 管，ABS 管而言。

總結：De、DN、d、ф的各自表示范圍！

De-- PPR、PE管、聚丙烯管 外徑

DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑

d -- 混凝土管公稱直徑

ф-- 無縫鋼管或者有色金屬管道應標注“外徑×壁厚”
