輸送有粘度物料時離心泵的選型

1.粘度的換算

動力粘度μ和運動粘度v換算關系為:v=u/p(mm2/s)

式中的單位為Pas,p為密度,單位為kg/m3

單位換算:動力粘度1cP(厘泊)=1mPa

運動粘度1cSt(厘沲)=1mm2/s

2.泵的適用粘度范圍

離心泵的適用粘度范圍一般小于150mm2/s,在NPSH(泵的汽蝕余量)遠小于 NPSHa

(裝置汽蝕余量)的情況下,可用于粘度小于650mm2/s的場合。

自吸泵旋渦泵)的適用粘度范圍一般小于115mm2/s。

轉子泵的適用粘度范圍很大,可達1~105mm2/s

3.泵的選型

根據客戶提供的原始數據進行初選,初步確定泵的類型:離心泵或轉子泵,客戶提供的數據包括:流量、揚程(壓力)、輸送物料的名稱、粘度、密度、腐蝕性、固體顆粒等。

一般來說,對于輸送粘度較大、揚程(壓力)較高的,選用轉子泵;反之,選用離心泵。

如客戶對泵有特殊要求,則另行選擇

對于離心泵,當輸送的介質粘度s20mm2/s時,其性能參數可不必進行換算。粘度>20mm2/s時,需要對泵的性能進行修正,此時會用到三個修正系數,分別是:流量修正系數

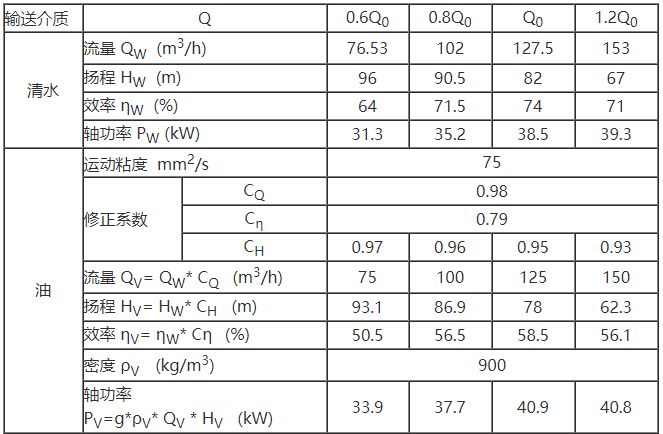

CQ、效率修正系數Cn和揚程修正系數CH,具體的系數可查閱附圖的曲線。下面用具體的數

據列表計算:

從舉例所計算的數據中可以看出,當離心泵在輸送有粘度物料時,泵的效率下降較大,因此所需功率也會相應增加。
