QBK氣動隔膜泵介紹

隔膜泵產品概述

QBK氣動隔膜泵是我公司的第三代氣動隔膜泵,具有使用壽命長,不會停頓等優點,它既能抽送流動的液體,又能輸送一些不易流動的介質,具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。

1、不需灌引水,吸程高達5m,揚程達70m,出口壓力≥6bar

2、流動寬敞,通過性能好,允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時,對泵磨損甚微;

3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7bar之間)

4、該泵無旋轉部件,沒有軸封,隔膜等抽送的介質與泵的運動部件、工件介質完全隔開,所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時,不會造成環境污染和危害人身安全

5、不必用電。在易燃、易爆場所使用安全可靠。

6、可以浸沒在介質中工作使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門,即使由于意外情況而長時間無介質運行或突然停機,泵也不會因此而損壞。一旦超負荷,泵會自動地停機,具有自我保護性能,當負荷恢復正常后,又能自動啟動運行。

8、結構簡單、易損件少,該泵結構簡單,安裝、維修方便,泵輸送的介質不會接觸到配氣閥,聯桿等運動部件,不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降

9、可輸送較粘的液體(粘度在1萬厘泊以下)。

10、本泵無須用油潤滑,即使空轉,對泵也無任何影響,這是該泵最大特點。

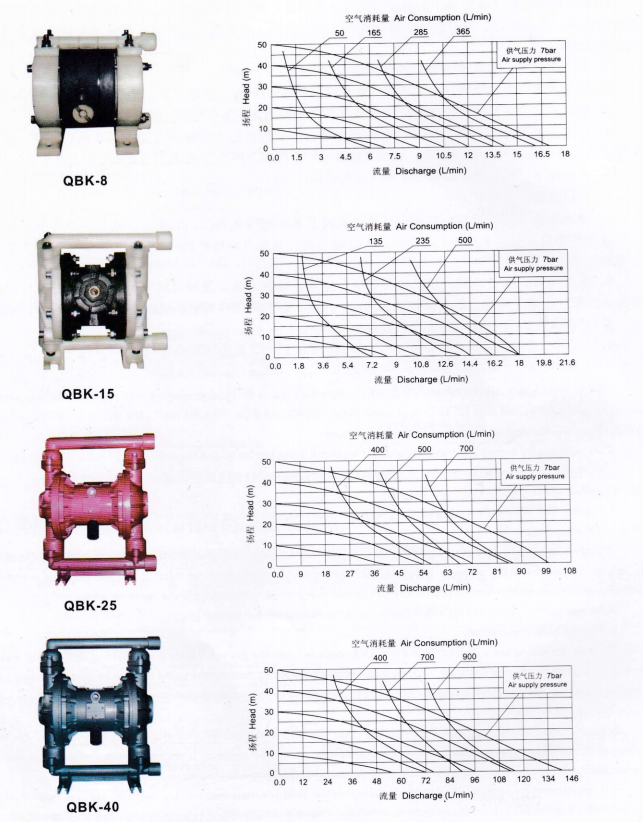

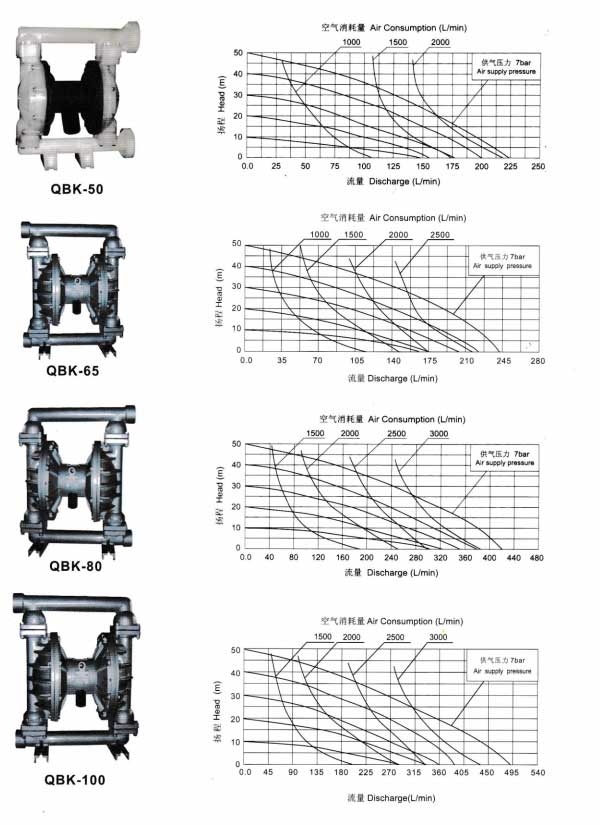

隔膜泵性能曲線：

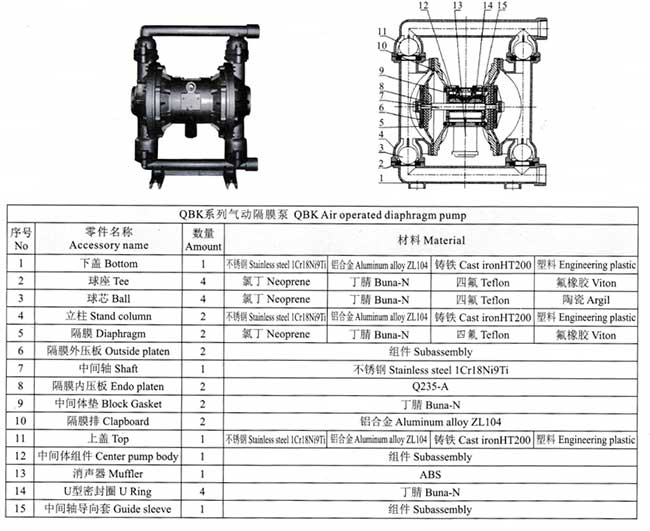

氣動隔膜泵結構：

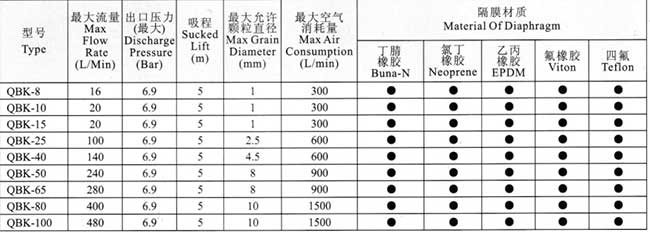

氣動隔膜泵性能參數：

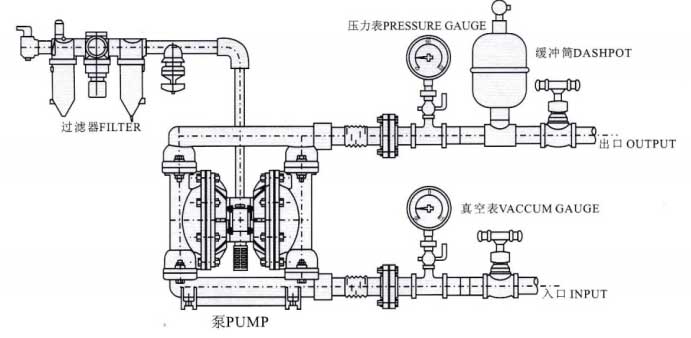

氣動隔膜泵安裝示意：

備注:在使用QBK氣動隔膜泵時,要安裝空氣過濾器,以濾去壓縮空氣中的水分,并在泵的出口安裝壓力表,避免因壓力過高損害泵,在泵不工作時應及時清洗泵,避免因凝固損壞泵。
