不同水泵的性能曲線圖特性

反映離心泵各性能參數之間的關系曲線。包括基本性能曲線、汽蝕性能曲線、相對性能曲線、通用性能曲線、綜合性能曲線、全面性能曲線等。

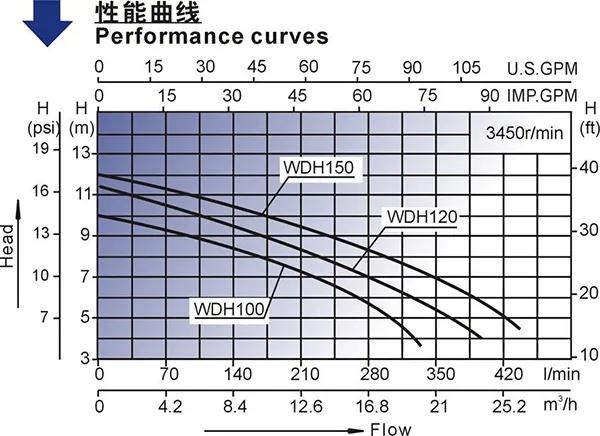

水泵性能曲線的作用：

      1、表達水泵壓力、揚程、效率等性能參數，通常用曲線表示，這個表示水泵性能參數關系的圖表就叫水泵的性能曲線。

      2、水泵各性能參數不是孤立的、靜止的，而是相互聯系和相互制約的，對于特定的水泵，這種聯系和制約具有一定的規律性。它們之間的變化規律，都反映在水泵的性能曲線上。所以水泵的特性曲線是選擇水泵的依據。

常見的水泵性能曲線有三種：

      1、平坦的性能曲線

      這種性能曲線適用于流量調節范圍較大，而壓力變化較小的系統，也就是對揚程要求變化較小、流量變化要求相對較低的系統中。大多數泵如IS單級離心泵、D型泵、雙吸泵、IH化工離心泵等曲線的都是比較平坦的。

      2、陡降的性能曲線

      這種性能曲線適用于對流量的要求較高而壓力的要求不高的系統中。一般像螺桿泵等都具有這種特性。

      3、有駝峰的性能曲線

      有駝峰的性能曲線的泵在運行中可能會出現不穩定工況，泵出現噪音、震動等，一般是不允許出現的。

       有了上面的知識，我們可以從性能曲線上判別相同型號兩臺泵的優勢。

      首先看曲線是否平坦，有無駝峰。泵曲線越平越好，當然駝峰是不允許的。其次看它的效率哪個高。然后比較他們的范圍哪個更寬廣，范圍越廣闊，調整、使用越好。
